上展式放料阀和下展式放料阀的区别及工作原理

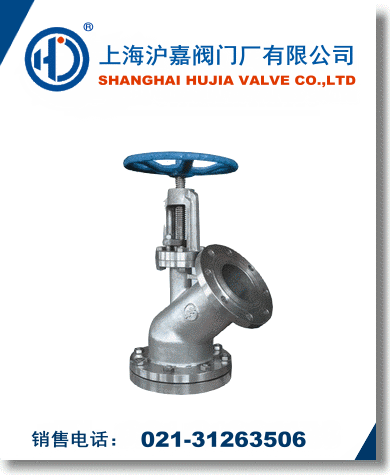

放料阀,上展式放料阀
不锈钢连接形式法兰适用介质弱酸碱介质压力环境低压标准国标外形中型流动方向单向驱动方式手动零部件及配件手轮形态柱塞式工作温度常温类型(通道位置)直通式  上展式放料阀工作原理
操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。   它的主要参数有:公称通径DN,放料阀额定流量系数KV,放料阀公称压力和压差,放料阀阀体和阀内组件材料,放料阀流量特性,放料阀适用温度,放料阀是否带附件等。
主要设备性能:
  1,上展式放料阀,耐腐蚀性:1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4.不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。
  2,放料阀,耐腐蚀性:1.聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。2. 使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
3. 严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
4. 不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。
  3, 放料阀:搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。A、耐腐蚀性:1.能耐一般、有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。2.在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。B、耐热性,允许在-30℃-240℃间使用(耐温急变小于120℃)。C、具有光滑的表面。不易粘结物料、易清洗。E、绝缘性:耐冲击性能较小为2500克/厘米,因而使用时应避免硬物冲击。F、耐压0.6MPA此阀不可以倒着安装

结构与原理:   (1)阀体、(2)支架、(3)手轮:   (   (6)四氟孔板   (7)填料:四氟密封圈   (8)压盖子:铸铁   (11)拼帽:35#   放料阀结构如图,适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。   该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能   耐各种酸、碱、盐溶液及有机溶剂

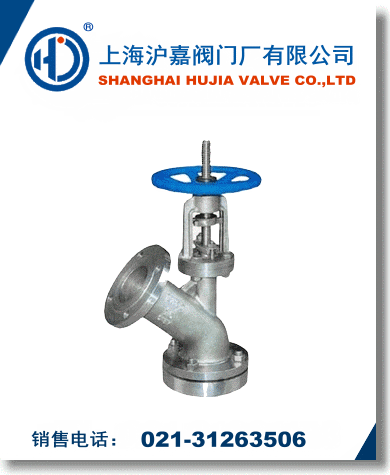

下展式放料阀产品详情
下展式放料阀放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。

下展式放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29℃,最高温度为425℃。)
2、使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的最低使用温度为-100℃,最高使用温度为232℃。)
3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
(二)、不锈钢的一般工作温度:≤150℃
(三)、压力范围:0.6~2.5MPa
(四)、通径范围:25~250mm

上展式放料阀下展式放料阀放料阀结构图
