QHXF-89全天候防冻呼吸阀主要用途，该阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。

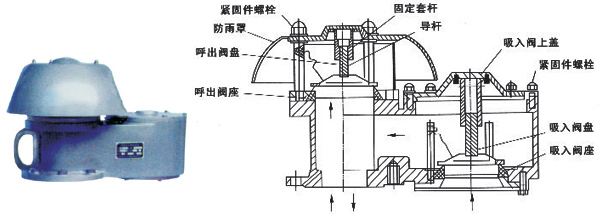

QHXF-89全天候防冻呼吸阀工作原理：
QHXF-89全天候防冻呼吸阀它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。
QHXF-89全天候防冻呼吸阀产品特点：
1、全天候防冻呼吸阀是安装于固定顶罐上的重要通风装置（可与阻火器配套使用）主要起减少油品蒸发损耗、控制罐内压力、保护储罐安全的作用。
2、该呼吸阀阀盘为并联式设置（其二通道分开）具有通风量大、泄漏量小、耐腐性强等特点，接有静电地线与罐体保持等电位的安全装置。
3、阀盘结构：I型是聚四氟乙烯薄膜组合的空气垫式阀盘；II型采用F-46新材料研制成型为压塑式阀盘，经久耐用、防冻性能突出，是适用寒冷地区名符其实的“全天候”新产品。
QHXF-89全天候防冻呼吸阀主要技术参数
|
操作压力： |
正压：353Pa36mmH2O, |
|
|
980Pa100mmH2O |
|
|
负压：295Pa30mmH2O |
QHXF-89全天候防冻呼吸阀外形连接尺寸
|
规格 |
图号 |
重量（Kg台） |
安装尺寸（mm） |
|
H |
L |
D |
D1 |
D2 |
n |
d |
|
DN50 |
QZF-50 |
25 |
360 |
362 |
Φ140 |
Φ110 |
Φ90 |
4 |
14 |
|
DN80 |
QZF-80 |
40 |
445 |
513 |
Φ185 |
Φ150 |
Φ125 |
4 |
18 |
|
DN100 |
QZF-100 |
47 |
445 |
513 |
Φ205 |
|
|
| |
