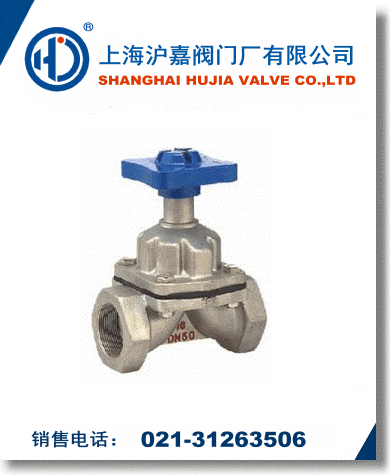

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀
G11W内螺纹隔膜阀用途：
☆内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
☆适用温度：≤120℃、≤150℃(按照隔膜材料)
☆压力等级：PN(MPa) 0.6 1.0 1.6
G11W内螺纹隔膜阀材料：
◇阀体：铸铁、球墨铸铁、碳钢、不锈钢
◇阀盖：铸铁、球墨铸铁、碳钢、不锈钢
◇隔膜：橡胶
◇阀瓣：铸铁、不锈钢
◇阀杆：碳钢、不锈钢
◇手轮：铸铁
G11W内螺纹隔膜阀测试：
△衬里层：电火花检测
△试验与检验按BS6755标准
△公称压力：PN(MPa)
△阀体：PN×1.5
△密封：PN×1.1

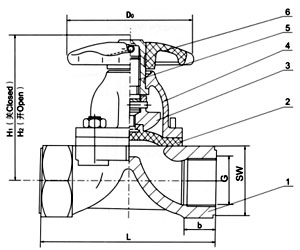

部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮
G11W内螺纹隔膜阀主要尺寸参数：
|
公称通径 |
公称压力
MPa |
工作压力
MPa |
L
mm |
SW
mm |
b
mm |
H1
mm |
H2
mm |
D0
mm |
质量
Kg/kilos |
|
DN |
G |
|
8 |
1/4 |
1.6 |
1.6 |
50 |
20 |
- |
60 |
66 |
45 |
0.6 |
|
10 |
3/8 |
50 |
24 |
- |
- |
- |
45 |
0.7 |
|
15 |
1/2 |
65 |
38 |
8 |
84 |
92 |
50 |
0.8 |
|
20 |
3/4 |
85 |
40 |
12 |
93 |
103 |
50 |
1.1 |
|
25 |
1 |
110 |
48 |
18 |
106 |
120 |
66 |
1.9 |
|
32 |
1 1/4 |
120 |
58 |
18 |
137 |
156 |
96 |
3.3 |
|
40 |
1 1/2 |
140 |
69 |
18 |
142 |
163 |
96 |
4.2 |
|
50 |
2 |
165 |
85 |
20 |
167 |
192 |
96 |
5.8 |
|
65 |
2 1/2 |
1.0 |
203 |
60 |
20 |
190 |
225 |
165 |
9.5 |
|
80 |
3 |
254 |
105 |
32 |
206 |
246 |
230 |
16.2 | |
