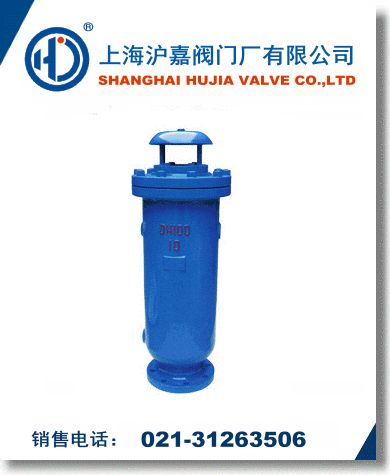

SCAR污水复合式排气阀用于污水、河水带有泥沙等管道上的最高点或有闭气的地方，靠排除管内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，就产生管道出水容量达不到设计要求。
SCAR污水复合式排气阀性能及优点：
1、浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。
2、本产品是专用污水管道工程的排气阀。
3、浮球为不锈钢，使用寿命长，安全可靠。
4、能够排除管道中的气体，减少阻力，节约能源。
5、当管道负压时，能快速自动吸气，防止管道破裂。
SCAR污水复合式排气阀工作原理：
管内污水在运作时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内，球浮起，传动活瓣到关闭，停止排气。管内在运作时会自然产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，浮球顺水下降，气从小孔排出。如出现停电、停泵，管内水流空时随时出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安全。
SCAR排气阀与CARX排气阀原理一样，只是结构略作改动，杠杆机构稍有改进,这样把浮球控制在下部，使污物只能在阀体下部污物不会缠绕上部排气口上，不会影响密封性能。次产品是专用污水管道工程的排气阀。
SCAR污水复合式排气阀技术参数：
尺寸:DN40-DN250
连接:法兰式
工作压力：1.0Mpa
介质：清水、污水
使用温度：常温
阀体：铸铁、铸钢、不锈钢
浮球与活瓣：不锈钢
密封材料：丁晴橡胶
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。

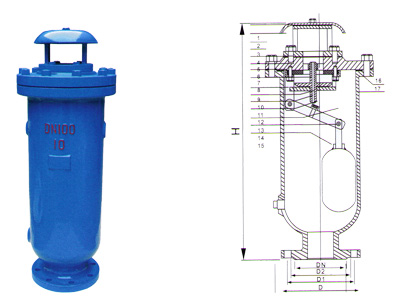

SCAR型污水复合式排气阀标准外形尺寸：
|
公称口径 |
D |
D1 |
D2 |
H |
Z-фd |
|
DN |
|
50 |
160 |
125 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
465 |
1210 |
12-22 | |
