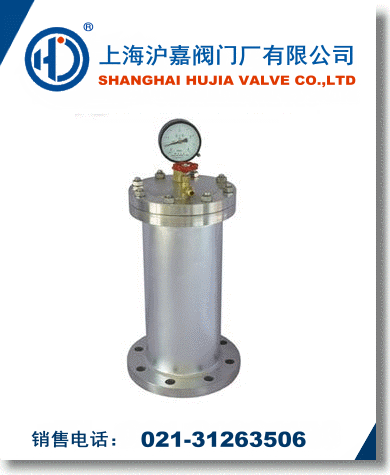

活塞式水锤吸纳器
名称: 活塞式水锤吸纳器
型号: YQ9000
口径: DN20-DN400
压力: 1.0MPa≈1.6MPa
材质: 铸钢、不锈钢
认证: ISO9001:2000

·YQ9000活塞式水锤吸纳器产品概述

水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波,保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中,利用活塞上腔室中空气的胀缩,使突发的冲击波得到缓冲而缓解了力度,最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单,选材精良,使用寿命长。

YQ9000活塞式水锤吸纳器技术参数:

公称压力:PN1.6~2.5MPa
公称通径:15~300
容气腔压力(占管道压力百分数) 50~70%
适用介质:无杂物的清水、污水
适用介质温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T13927 API598

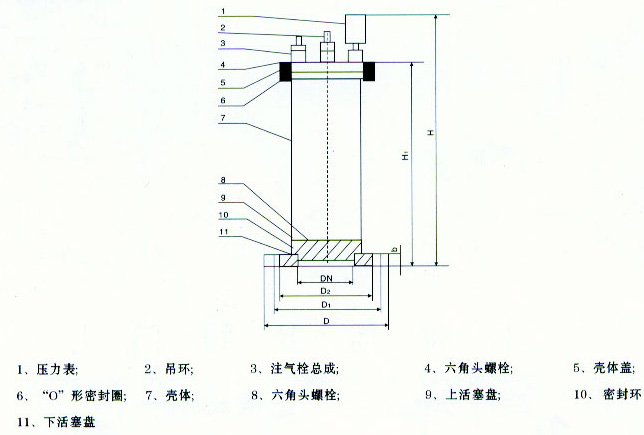

YQ9000活塞式水锤吸纳器结构图

YQ9000活塞式水锤吸纳器主要零部件材料:

公称压力PN(MPa)

1.6

2.5

试验压力MPa

壳体强度

2.4

3.75

密封试压

1.76

2.75

容器腔压力
(占管道压力的百分数)

50%-70%

连接形式

法兰连接

适用介质

无杂物的清水、污水

使用介质温度

0-80℃

YQ9000活塞式水锤吸纳器主要技术参数:

YQ9000型

YQ9000型

公称通径DN

L

公称通径DN

L

管径

mm

1.6MPa

2.5MPa

管径

mm

1.6MPa

2.5MPa

1/2

15

200

220

3

80

510

520

3/4

20

300

320

4

100

575

585

1

25

320

340

5

125

600

600

1 1/4

40

350

380

6

150

645

645

1 1/2

40

350

380

8

200

730

755

2

50

365

385

10

250

820

855

2

65

465

485

12

300

920

955

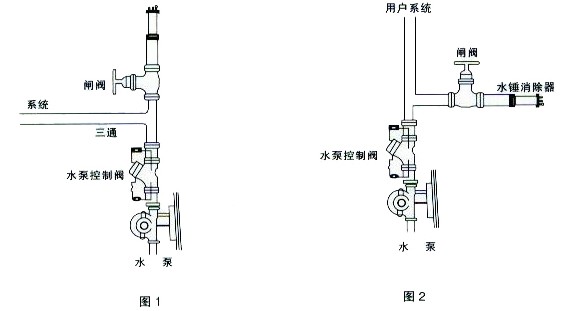

YQ9000活塞式水锤吸纳器安装图

水锤吸纳器安装与维护及注意事项

DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。 DN50~300为法兰连接,用标准三通外接。
1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。

2、安装前请确认,水锤吸纳器气室压力不得高于管道压力。

3、当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀止阀上方转角处各安装一只水锤吸纳器。

4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。

5、若管道内水压力较低,或水锤吸纳器气室压力较低,皆可帖水锤吸纳器上方注气栓加入气压或释放气压。

6、水锤吸纳器气室压力,维持于管道压力50%~70%时水锤吸纳器效果最佳。

7、二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3Kgf/cm2较适合。
