不锈钢下展式放料阀


不锈钢下展式放料阀



提供全套工程阀门解决方案,不锈钢下展式放料阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!

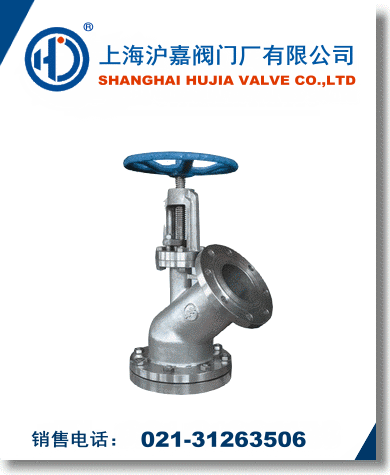

不锈钢下展式放料阀
名称: 不锈钢下展式放料阀
型号: HG5-89
口径: DN25-DN200
压力: 1.6MPa≈2.5MPa
材质: 不锈钢(304L/R、316L/R)
认证: ISO9001:2000

·不锈钢下展式放料阀产品概述

不锈钢下展式放料阀根据实际情况的需要,放底结果设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金,密封面采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式,例如,手动,气动(弹簧复位式,双作用式、带手轮和不带手轮),电动、液动,齿轮等。下展式放料阀的手轮往右边转为开,往左边转为关闭,主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。

不锈钢下展式放料阀

不锈钢下展式放料阀主要零件材质:

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12MO 2 Ti系列

ZG00Cr17Ni14MO 2 系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀杆

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

螺柱

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

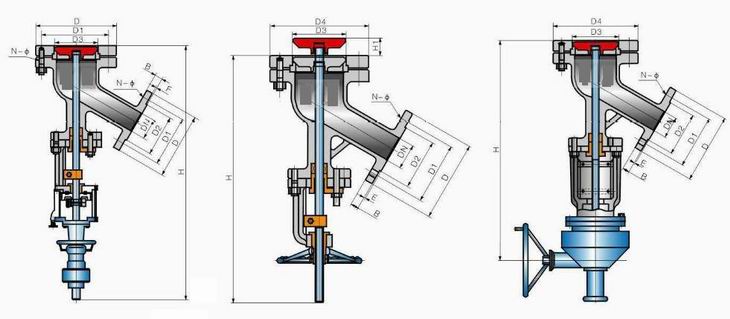

不锈钢下展式放料阀外形连接尺寸

DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

80

115

85





32

135

100

135

100





40

145

110

145

110

80

60

50

165

125

160

125

85

70

65

180

145

180

145

130

85

80

195

160

195

160

135

95

100

215

180

215

180

160

130

125

245

210

245

210

160

140

150

280

240

280

240

185

165

200

335

295

335

295

/

/



不锈钢下展式放料阀维护保养和安装使用注意事项

1、阀门应整体的存放在通风干燥库房内,严禁堆置或露天存放,阀门通径两端需板堵塞。

2、安装前需仔细检查阀门,并清除阀门内在运输、存放过程中造成的损害。

3、在安装前应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。

4、阀门应安装在无剧烈震动和冲击的地方,以及使用阀门无损害的场地。

5、当出料受堵塞时,可以使用金属杆或硬性工具疏通,要注意使用金属杆或硬性工具不要损害阀瓣和密封圈接触面。

6、应尽量避免酸碱介质交替使用(除中和反应介质),以免缩短寿命。

7、根据介质性能及使用期,应经常检查阀体顶部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

8、若发现阀门面有损坏时应立即停用,可用专门材料修补患处,或委托有关生产单位生产。
