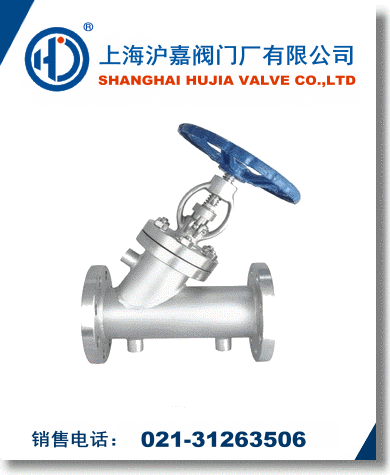

BJ45直流式保温截止阀的保温夹套焊装于阀门的两法兰之间，特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。直流式保温截止阀广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。
直流式保温截止阀工作原理：
BJ45直流式保温截止阀是根据Y型截止阀两法兰之间焊装夹套，阀门的侧面、底部设置有保温夹套的两个连接口，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。保温夹套截止阀采用整体式夹套结构设计，更能均匀地保温、保冷，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。
直流式保温截止阀产品特点：
1、结构简单，外型设计独特。
2、密封面硬化处理以抗磨损。
3、阀颈轴衬材料具有低摩擦系数，大大地降低扭力和轴面磨损，以及消除表面擦伤。
4、阀中腔装置是由两件组成，利于快速拆装及在原地做内部修理。
5、倾斜轴的构造和最佳流道的形状、减低流向之变换和减少降压数。
6、阀座之整体表面硬化：提供确实的关闭和阀座之长久使用寿命。
7、螺纹盖：防止卡死和易于装拆。
8、阀轴填垫装置：利用渗有碳纤维裂隙的圆环之柔软石墨做填料，以 作最佳之防漏和经久耐用。
9、往复试验10000次无故障，性能可靠防止外泄漏。
BJ45W型直流式保温截止阀主要零件材料：
|
零件名称 |
阀体、阀盖 |
阀关瓣 |
垫片 |
|
JB45W-25PBJ45W-40PBJ45W-64P |
铬镍钛钢 |
铬镍钛钢+硬质合金 |
聚四氟乙烯 |
|
JB45W-25PBJ45W-40PBJ45W-64P |
铬镍钼钛钢 |
铬镍钼钛钢+硬质合金 |
聚四氟乙烯 |
BJ45W型直流式保温截止阀主要性能规范：
|
型号 |
公称压力
PN（Mpa） |
试验压力PS(MPa) |
工作温度
（℃） |
适用介质 |
工作蒸汽压力（Mpa） |
|
壳体 |
密封（水） |
|
BJ45W-25P |
2．5 |
3．75 |
2．75 |
≤200 |
硝酸类 |
≤1.0 |
|
BJ45W-40P |
4．0 |
6．0 |
4．4 |
|
BJ45W-64P |
6．4 |
9．0 |
6．6 |
|
BJ45W-25P |
2．5 |
3．75 |
2．75 |
醋酸类 |
|
BJ45W-40P |
4．0 |
6．0 |
4．4 |
|
BJ45W-64P |
6．4 |
9．0 |
6．6 |
BJ45W型直流式保温截止阀主要尺寸：
|
公称压力PN( MPa） |
公称通径DN（mm） |
尺寸（mm） |
|
L |
D |
D1 |
D2 |
D3 |
b1 |
f0 |
b |
D6 |
3-G |
Z-φD |
H |
H1 |
DO |
|
2.5
4.0 |
15 |
170 |
105 |
75 |
55 |
35 |
8 |
4 |
16 |
51 |
3/8 |
4-φ14 |
250 |
262 |
120 |
|
20 |
190 |
115 |
85 |
65 |
42 |
8 |
4 |
16 |
58 |
3/8 |
4-φ14 |
292 |
308 |
140 |
|
25 |
210 |
135 |
100 |
78 |
50 |
8 |
4 |
18 |
66 |
3/8 |
4-φ18 |
340 |
375 |
160 |
|
32 |
230 |
145 |
110 |
85 |
60 |
8 |
4 |
18 |
76 |
1/2 |
4-φ18 |
338 |
375 |
160 |
|
40 |
260 |
160 |
125 |
100 |
72 |
8 |
4 |
20 |
88 |
1/2 |
4-φ18 |
360 |
386 |
160 |
|
50 |
300 |
180 |
145 |
120 |
94 |
8 |
4 |
22 |
110 |
1/2 |
4-φ18 |
410 |
450 |
240 |
|
65 |
340 |
195 |
160 |
135 |
105 |
8 |
4 |
22 |
121 |
1/2 |
4-φ18 |
440 |
485 |
240 |
|
80 |
380 |
230 |
190 |
160 |
128 |
11 |
4.5 |
24 |
150 |
1/2 |
4-φ23 |
540 |
600 |
280 |
|
100 |
430 |
270 |
220 |
188 |
154 |
11 |
4.5 |
28 |
176 |
1/2 |
4-φ25 |
560 |
625 |
320 |
|
125 |
490 |
300 |
250 |
218 |
182 |
11 |
4.5 |
30 |
204 |
1/2 |
4-φ25 |
625 |
737 |
360 |
|
150 |
550 |
330 |
280 |
248 |
212 |
11 |
4.5 |
32 |
204 |
1/2 |
4-φ25 |
720 |
790 |
360 | |
