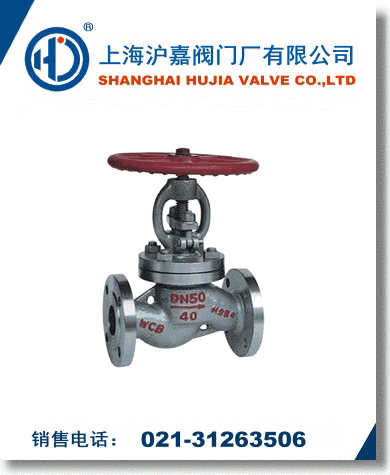

液化气截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。
J41N液化气截止阀主要设计参数
设计、制造：GB/T12235-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN300mm
公称压力：PN1.6、2.5、4.0MP。
J41N液化气截止阀主要零件材料：
|
阀体 |
阀杆、阀瓣 |
密封面 |
填料 |
|
碳钢 |
不锈钢 |
不锈钢和101 |
聚四氟乙烯 |
|
尼龙 |
J41N液化气截止阀性能规范：
|
公称压力PN |
JIS10K |
JIS20K |
MPa |
|
1.6 |
2.5 |
4 |
|
壳体试验压力PN |
2.4 |
3.75 |
6 |
|
高压密封试验压力 |
1.76 |
2.75 |
4.4 |
|
适用介质 |
液化气、天然气等 |
|
适用温度 |
-40∽+80℃ |
|
法兰连接标准 |
JB/T 79-94 |
J41N液化气截止阀主要外型尺寸和连接尺寸： 单位:mm
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
D0 |
|
|
15 |
130 |
207 |
95 |
65 |
45 |
16 |
2 |
4-14 |
120 |
|
|
20 |
150 |
217 |
105 |
75 |
55 |
16 |
2 |
4-14 |
140 |
|
|
25 |
160 |
219 |
115 |
85 |
65 |
16 |
2 |
4-14 |
160 |
|
|
32 |
190 |
280 |
135 |
100 |
78 |
18 |
2 |
4-18 |
180 |
|
2.5MPa |
40 |
200 |
330 |
145 |
110 |
85 |
18 |
3 |
4-18 |
200 |
|
4.0MPa |
50 |
230 |
350 |
160 |
125 |
100 |
20 |
3 |
4-18 |
240 |
|
10K |
65 |
290 |
400 |
180 |
145 |
120 |
22 |
3 |
8-18 |
280 |
|
20K |
80 |
310 |
430 |
195 |
160 |
135 |
22 |
3 |
8-18 |
320 |
|
|
100 |
350 |
465 |
230 |
190 |
160 |
24 |
3 |
8-23 |
360 |
|
|
125 |
400 |
502 |
270 |
220 |
188 |
28 |
3 |
8-25 |
400 |
|
|
150 |
480 |
560 |
300 |
250 |
218 |
30 |
3 |
8-25 |
440 |
|
|
200 |
600 |
580 |
360 |
310 |
278 |
34 |
4 |
12-25 |
480 | |
