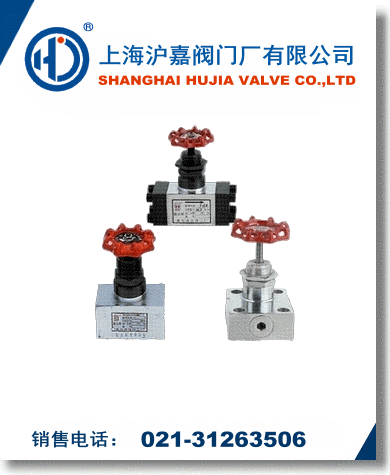

YJF高压液压截止阀是依据国外资料研制而成。主要用于液压系统管路、集成油路中控制油液的流通和截止。其阀芯为液压平衡式，开启力小、密封性能可靠。操作方便、外观精美等特点。本系列高压截止球阀主要有阀体、阀芯、阀杆、手轮等组成。阀体采用钢质锻件，表面进行镀铬处理。
名称代号：高压截止阀
②连接形式：L－内螺纹连接式F－法兰连接式B－板式连接
③公称能径：3～50mm
④公称通径：H-31.5Mpa
公称压力：31.5MPa
适用介质：矿物油、水－乙二醇和乳化液
介质温度：-20℃～+65℃
YJF高压液压截止阀连接尺寸
|
型号
（Model） |
DN
（mm） |
基本尺寸（mm） |
重量
（Kg） |
|
L |
L1 |
H |
D |
D2 |
S |
DM |
|
YJF-L3H |
3 |
50 |
12 |
103 |
3 |
52 |
24 |
M10×1 |
0.3 |
|
YJF-L6H |
6 |
80 |
12 |
148 |
6 |
52 |
38 |
M12×1.5 |
1.0 |
|
YJF-L8H |
8 |
90 |
14 |
155 |
8 |
72 |
46 |
M14×1.5 |
1.5 |
|
YJF-L10H |
10 |
90 |
16 |
158 |
10 |
72 |
54 |
M18×1.5 |
2.0 |
|
YJF-L15H |
15 |
90 |
18 |
161 |
15 |
72 |
54 |
M22×1.5 |
2.5 |
|
YJF-L20H |
20 |
120 |
20 |
189 |
20 |
125 |
58 |
M27×2 |
4.0 |
|
YJF-L25H |
25 |
135 |
22 |
208 |
24 |
125 |
68 |
M33×2 |
6.5 |
|
YJF-L32H |
32 |
150 |
24 |
228 |
30 |
160 |
76 |
M42×2 |
11.0 |
YJF高压液压截止阀连接尺寸
|
型号
（Model） |
DN
（mm） |
基本尺寸（mm） |
重量
（Kg） |
|
L |
L1 |
H |
D |
D1 |
D2 |
S |
|
YJF-F10H |
10 |
120 |
9 |
158 |
10 |
18.5 |
72 |
54 |
3.5 |
|
YJF-F15H |
15 |
132 |
11 |
161 |
15 |
22.5 |
72 |
54 |
3.6 |
|
YJF-F20H |
20 |
140 |
12 |
189 |
20 |
28.5 |
125 |
58 |
4.2 |
|
YJF-F25H |
25 |
185 |
14 |
208 |
24 |
35 |
125 |
68 |
8.9 |
|
YJF-F32H |
32 |
204 |
16 |
228 |
30 |
43 |
160 |
76 |
11.8 |
|
YJF-F40H |
40 |
230 |
18 |
242 |
38 |
52 |
200 |
92 |
12.8 |
|
YJF-F50H |
50 |
245 |
20 |
264 |
48 |
65 |
200 |
100 |
15.5 |
YJF高压液压截止阀连接尺寸
|
型号
（Model） |
DN
（mm） |
基本尺寸（mm） |
重量
（Kg） |
|
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
W |
W1 |
W2 |
D |
D1 |
D2 |
4-D3 |
|
YJF-B8H |
8 |
65 |
9 |
11.5 |
24 |
47 |
135 |
30 |
1.79 |
65 |
9 |
47 |
16 |
8 |
72 |
9 |
2.1 |
|
YJF-B10H |
10 |
85 |
10 |
18.5 |
28 |
65 |
140 |
32 |
1.79 |
70 |
10 |
50 |
20 |
10 |
72 |
11 |
2.3 |
|
YJF-B15H |
15 |
88 |
11 |
21.5 |
36 |
65 |
145 |
40 |
1.79 |
82 |
13.5 |
55 |
25 |
15 |
72 |
13 |
2.9 |
|
YJF-B20H |
20 |
113 |
16 |
22.2 |
46 |
81 |
165 |
45 |
2.75 |
97 |
16.5 |
65 |
30 |
20 |
125 |
17 |
5.5 |
|
YJF-B25H |
25 |
120 |
17.5 |
24 |
48 |
85 |
180 |
55 |
2.75 |
112 |
13.5 |
85 |
35 |
24 |
125 |
17 |
6.5 |
|
YJF-B32H |
32 |
127 |
17.5 |
20.6 |
50.8 |
92 |
205 |
65 |
2.75 |
127 |
17.5 |
92 |
40 |
30 |
160 |
21 |
9.2 |
|
YJF-B40H |
40 |
160 |
25 |
20 |
70 |
110 |
235 |
75 |
2.75 |
150 |
20 |
110 |
50 |
38 |
200 |
21 |
18.5 |
|
YJF-B50H |
50 |
180 |
30 |
20 |
80 |
120 |
245 |
85 |
2.75 |
160 |
20 |
120 |
60 |
48 |
200 |
21 |
23.6 | |
