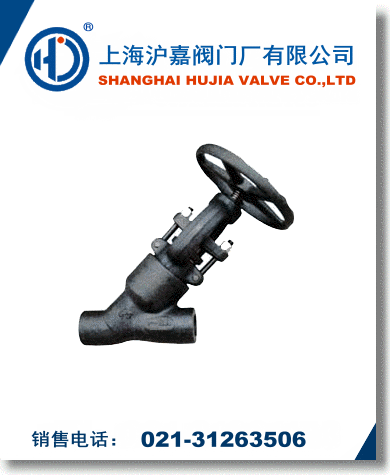

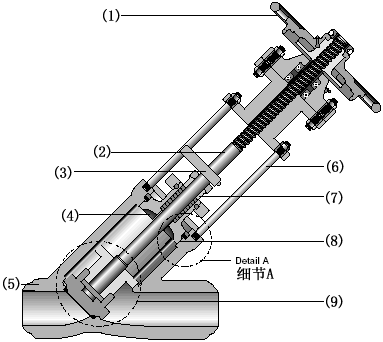

自密封Y型截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

自密封Y型截止阀性能特点：

（1）、阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。

（2）、中腔采用自密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。

（3）、阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。

自密封Y型截止阀技术参数：

①设计与制造：ASME B16.34，JB/T3595，E101

②连接端： BW,SW

③承插焊端：ASME B16.11

④对接焊端：ASME B16.25

⑤检查与试验：JB/T3595

⑥材料：ANSI/ASTM

⑦主体材料：A105，F11，F22，F316, F91, F92

J65Y/H-1500Lb主要外形及连接尺寸：

规格＼尺寸	D	D1	d	a	H	L	Do
15	24	56	15	37.5	315	190	200
20	32	56	19	37.5	315	190	200
25	38	56	24	37.5	315	190	200
32	48	82	30	37.5	435	220	240
40	52	82	34	37.5	435	220	280
50	66	90	42	37.5	480	250	320

J65Y/H-2500 Lb主要外形及连接尺寸：

规格＼尺寸	D	D1	d	a	H	L	Do
15	24	56	15	37.5	315	190	200
20	32	56	19	37.5	315	190	200
25	38	56	20	37.5	315	190	200
32	48	82	29	37.5	435	220	240
40	52	82	30	37.5	435	220	280
50	66	90	39	37.5	480	250	320
