承插焊截止阀


承插焊截止阀



提供全套工程阀门解决方案,承插焊截止阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!

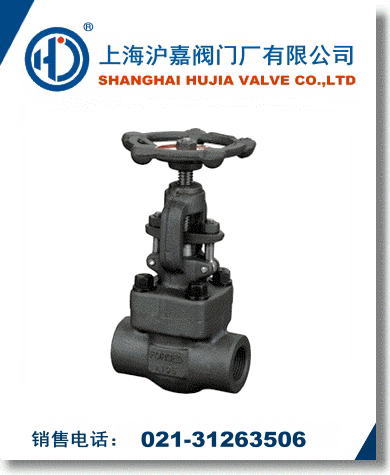

锻钢承插焊截止阀
名称: 承插焊截止阀
型号: J61Y/J11Y
口径: DN15-DN50
压力: 150Lb-1500LB
材质: A182 F22、WCB、A105、锻钢
认证: ISO9001:2000

·J61Y/J11Y锻钢承插焊截止阀产品简介:

锻钢承插焊截止阀、焊接式锻钢截止阀适用于ANSI Class1500~2500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。

J61Y/J11Y锻钢承插焊截止阀工作原理:

锻钢承插焊截止阀中腔采用自紧式密封结构,密封性能好。支管两端为焊接结构。阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。

J61Y/J11Y锻钢承插焊截止阀产品特点:

1、产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。

2、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。

3、阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成。

4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。

5、阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。

J61Y/J11Y锻钢承插焊截止阀结构图

900-2500Lb锻钢承插焊截止阀标准材质明细表:

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type A182 F22

Type A182 F304

Type A182 F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

3

阀杆

A182 F6a

A182 F304

A182 F304(L)

A182 F316(L)

4

密封座

A105

A182 F304

A182 F304(L)

A182 F316(L)

5

密封环

316

A182 F304

A182 F304(L)

F316(L)

6

阀盖

A105N

A182 F22

A182 F304(L)

A182 F316(L)

7

圆柱销

A276 420

A182F304

8

垫圈

A105N

A182 F22

A182 F304(L)

A182 F316(L)

9

提升螺母

A194 2H

A194 4

A194 8

A194 8M

10

填料

柔性石墨+304丝

316夹PTFE

11

填料压套

A276 420

A182 F304

12

填料压板

A105

A182 F304

13

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

14

螺母

A194 2H

A194 4

A194 8

A194 8M

15

阀杆螺母

A276 420

16

手轮

A197

17

铭牌

SS

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃~425℃

-29℃~550℃

-29℃~200℃

主要外形连接尺寸及重量:

规格

S

L

T

W

H (开) ≈

重量(?) ≈

英制

公制

JNSI

JIS

900~1500 Lb

2500 Lb

A N S I

ISO、BS

J I S

900~1500 Lb

2500 Lb

NPI牙型60

RC牙型55

PT牙型55

1/2

15

21.8

22.2

140

186

1/2

125

321

11.5

12.3

3/4

20

27.1

27.7

140

186

3/4

125

321

10.8

11.6

1

25

33.8

34.5

140

186

1

160

321

10.5

10.8

1 1/4

32

42.6

43.2

178

232

1 1/4

160

380

21.0

26.0

1 1/2

40

48.7

49.1

178

232

1 1/2

180

414

19.6

26.4

2

50

61.1

61.1

216

279

2

200

502

40.4

43.8
