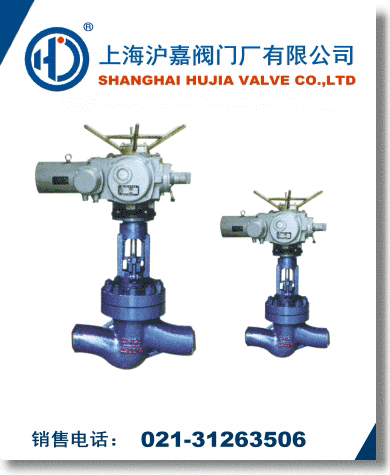

“电动高温高压截止阀”也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。良邦生产的电站截止阀供应国内各大中小城市企业单位，也广泛用于石油化工行业、造船行业等。
J961HY电动高温高压截止阀结构优势
1.电站截止阀采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
J961HY电动高温高压截止阀主要设计规范
设计与制造 GB/T12234 ASMEB16.34
结构长度 JB/T3595
接口连接尺寸 JB/T3595 GB/T12224
检验与试验 JB/T3595 MSS SP61
压力与温度基准 JB/T3595 ANSI B16.34
J961HY电动高温高压截止阀主要性能规范和使用范围
产品型号
Producttype |
公称压力
PN/MPa
Nominal
pressure |
试验压力/MPa
TeStDreSSure |
工作压力/MPa
Workingpressure |
工作温度/℃
Working
temperature |
适用介质
Appicable
medium |
壳体强度
Shell strength test |
密封
Sealing |
P54 |
P55 |
P57 |
| J961(H/Y)-1OO |
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸汽、油品
Water，Steam,
oil goods |
| J961(H/Y)-200 |
20 |
30 |
22 |
/ |
/ |
/ |
| J961(H/Y)-250 |
25 |
38 |
28 |
/ |
/ |
/ |
蒸汽 Steam |
| J961(H/Y)-320 |
32 |
48 |
36 |
/ |
/ |
/ |
| J961Y-P54/1OOV |
/ |
30 |
22 |
1O |
/ |
/ |
≤540 |
| J961Y-P54/140V |
/ |
38 |
28 |
14 |
/ |
/ |
| J961Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
| J961Y-P55/1OOV |
/ |
38 |
28 |
/ |
1O |
/ |
≤555 |
| J961Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
| J961Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
| J961Y-P57/1OOV |
/ |
48 |
36 |
/ |
/ |
1O |
≤570 |
| J961Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
| J961Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
J961HY电动高温高压截止阀主要尺寸 ：
公称通径
DN Nominal
diarneter |
J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V |
主要外形尺寸和连接尺寸/mm
Main external and connecting dimensions |
| L |
D1 |
D2 |
D3 |
∝ |
H |
| 15 |
150 |
17 |
36 |
/ |
37.5o |
518 |
| 20 |
135 170 |
22 |
42 |
/ |
37.5o |
518 |
| 25 |
135 170 |
26 |
42 |
/ |
37.5o |
518 |
| 32 |
170 180 |
31 |
44 |
/ |
37.5o |
560 |
| 40 |
230 |
38 |
60 |
/ |
37.5o |
545 |
| 50(1) |
250 |
50 |
82 |
/ |
32o |
728 |
| 50(2) |
320 350 |
50 |
82 |
/ |
32o |
748 |
| 65 |
370 260 |
69 |
1OO |
11O |
32o |
829 |
| 80 |
400 430 470 |
84 |
108 |
130 |
32o |
898 |
| 100 |
455 560 |
107 |
144 |
165 |
32o |
913 |
注：DN50为两种结构
Note：Two type for DN50 |
| J961y-P55/100V、P55/140V、P55/170V J961y-P57/100V、P57/140V、P57/170V |
| 15 |
150 |
17 |
40 |
/ |
37.5o |
518 |
| 20 |
135 170 |
22 |
46 |
/ |
37.5o |
518 |
| 25 |
135 170 |
26 |
46 |
/ |
37.5o |
518 |
| 32 |
170 180 |
31 |
49 |
/ |
37.5o |
560 |
| 40 |
230 |
38 |
60 |
/ |
37.5o |
545 |
| 50(1) |
250 |
50 |
90 |
/ |
32o |
728 |
| 50(2) |
320 350 |
50 |
90 |
/ |
32o |
748 |
| 65 |
370 260 |
69 |
104 |
115 |
32o |
829 |
| 80 |
400 430 470 |
84 |
11O |
140 |
32o |
898 |
| 100 |
455 560 |
107 |
148 |
170 |
32o |
913 | |
