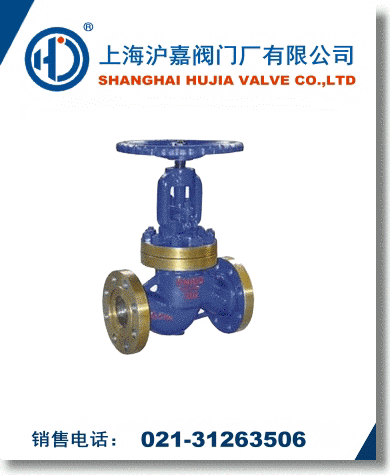

J41Y铬钼钢截止阀试验压力 Test pressure

公称压力PN(MPa)Nominal pressure	1.6	2.5	4.0	6.4	10.0	16.0
壳体强度试验Shell strength test	2.4	3.8	6.0	9.6	15	24
上密封试验Back seal test	1.8	2.8	4.4	7.0	11	18
密封试验Seal test	1.8	2.8	4.4	7.0	11	18

J41Y铬钼钢截止阀使用范围 Scope of use

产品类型Product classification	适用介质Suitable medium	适用温度（℃）Suitable temperature
J41(H.Y)-C型 J941(H.Y)-C型	水、蒸汽、油品Water,steam,oilgoods	≤425℃ ≤450℃
J41Y-I型 J941Y-I型	水、蒸汽、油品Water,steam,oilgoods	≤550℃

J41Y铬钼钢截止阀主要零件材料

Material for main parts：

产品类型Product classification	零件名称Part name
	阀体、阀盖Body bonnet	阀杆Valve stem	阀瓣Disc	密封面Sealing face	阀杆螺母Yoke nut	填料Packing	紧固件Fastener	手轮Handwheel
J41(H.Y)-C型 J941(H.Y)-C型	25、WCB	铬不锈钢Cr.Stainless steel	2Cr1325	H:不锈钢Y:钴基硬质合金钢H:Stainless steelY:Co-based carbide alloy steel	铝青铜Albronze	柔性石墨Flexible graphite	优质碳钢High-grade carbon steel	可锻铸铁Forgeable cast-iron
J41Y-I型J941Y-I型	铬钼钢 Cr.Mo steel	铬钼钢Cr.Mo steel	合金钢Alloy steel	钴基硬质合金钢C0-based carbide alloy steel	铝青铜Albronze	柔性石墨Flexible graphite	合金钢Alloy steel	可锻铸铁Forgeable cast-iron

J41Y铬钼钢截止阀主要尺寸和重量：
Main dimensions and weight：

公称通径DNNominal diameter	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions									重量（kg）Weight
	L	D	D1	D2	b	f	z-d	H	D0
J41(H.Y.B)-16C   J41Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

J41Y铬钼钢截止阀主要尺寸及重量：
Main dimensions and weight：

公称通径DN Nominal diameter	J41(H.Y.B)-25   J41Y-25I J941(H.Y)-25  J941Y-25I
	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions										电动装置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	b	f	z-d	H手	H电	D0		手动 Hand	电动 Electric
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

J41Y铬钼钢截止阀主要尺寸及重量：
Main dimensions and weight：

公称通径DN Nominal diameter	J41(H.Y)-40   J41Y-40I J941(H.Y)-40  J941Y-40I
	主要外形尺寸和连接尺寸（mm）Main external and connecting dimensions												电动装置 Electric dewice	重量（kg） Weight
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0		手动 Hand	电动 Electric
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339
