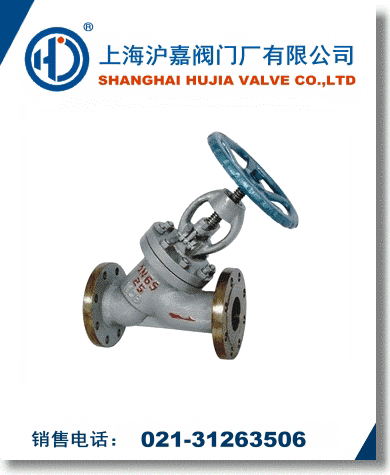

J45H直流式截止阀阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。主要技术参数型号公称压力MPa1.6J45H-16试验压力MPa壳体2.4密封1.6工作温度-30～180℃使用介质水主要零件材料型号阀杆、阀盖灰铸铁灰铸铜J45H-16阀杆、阀瓣碳钢阀杆螺母铜填料石墨石棉盘根主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定。
J45H直流式截止阀主要技术参数：
|
型号 |
公称压力MPa |
1.6 |
|
J45H-16 |
试验压力MPa |
壳体 |
2.4 |
|
密封 |
1.6 |
|
工作温度 |
-30～180℃ |
|
使用介质 |
水 |
J45H直流式截止阀主要零件材料：
|
型号 |
阀杆、阀盖 |
灰铸铁 |
灰铸铜 |
|
J45H-16 |
阀杆、阀瓣 |
碳钢 |
|
阀杆螺母 |
铜 |
|
填料 |
石墨石棉盘根 |

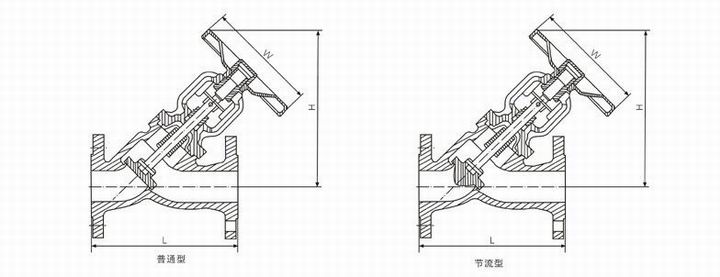

J45H直流式截止阀主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定）：
|
口径
DN(mm) |
尺 寸(mm) |
|
L |
D |
H |
H1 |
D0 |
|
20 |
150 |
105 |
195 |
215 |
90 |
|
25 |
160 |
115 |
265 |
290 |
100 |
|
32 |
180 |
135 |
290 |
320 |
120 |
|
40 |
200 |
145 |
315 |
355 |
140 |
|
50 |
230 |
160 |
325 |
365 |
160 |
|
65 |
290 |
180 |
350 |
385 |
180 |
|
80 |
310 |
195 |
445 |
510 |
220 |
|
100 |
350 |
215 |
460 |
540 |
240 |
|
125 |
400 |
245 |
530 |
615 |
280 |
|
150 |
480 |
280 |
600 |
685 |
320 |
|
200 |
600 |
335 |
- |
- |
- | |
