低温法兰截止阀

提供全套工程阀门解决方案，低温法兰截止阀售前、售中、售后专业服务！

质量领先：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

上海沪嘉阀门厂有限公司

低温法兰截止阀

名称： 低温法兰截止阀

型号： DJ41Y/W

口径： DN15-DN300

压力： 1.6MPa≈6.4MPa

材质：不锈钢（304L/R、316L/R）

认证： ISO9001:2000

·DJ41Y/W低温法兰截止阀产品简介：

低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。此类型专用截止阀门主要用于液氧（液氮、液氩）等低温液态介质系统上，具有开关灵活、密封可靠、耐压等特点。

DJ41Y/W低温法兰截止阀工作原理：

在低温工作的材料要保证其低温性能，主要是保证其冷冲击强度。阀内件必须通过正确选材，使其具有足够的冷冲击强度，才能防止断裂。C和Cr的合金钢在低于－20℃时候很快失去抗冲击强度，所以使用温度分别限制在-30℃和-50℃。含Ni量为3.5%的镍钢可以使用到-100℃，含Ni量9%的镍钢可以使用到-196℃。奥氏体不锈钢、镍、蒙乃尔合金、哈氏合金、钛、铝合金及青铜可以使用到更低的温度(-273℃)。

DJ41Y/W低温法兰截止阀产品特点：

1、阀门在低温介质及周围环境温度下应具有长时间工作的能力。

2、阀门不应成为低温系统的一个显著热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速蒸发，产生异常升压，造成危险。

3、低温介质不应对手轮操作及填料密封性能产生有害的影响。

4、直接与低温介质接触的阀门组合件应具有防爆和防火结构。

5、在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。

DJ41Y/W低温法兰截止阀执行标准：

◎设计与制造：JB/T7749-95
◎结构长度：GB/T12221-89
◎连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
◎检验与试验：JB/T7749-95

DJ41Y/W低温法兰截止阀

DJ41Y/W低温法兰截止阀性能参数：

型号 DJ41W/Y-16 DJ41W/Y-25

工作压力(MPa) 1.6 2.5

适用温度(℃) LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196

材料阀体、闸板、阀盖、支架 LC3、LCB、LCC、1Cr18Ni9Ti

填料浸四氟乙烯石棉绳

手轮 QT450-10

阀杆螺母 ZCuA110Fe3

阀杆 1Cr18Ni9Ti

垫片低温石棉

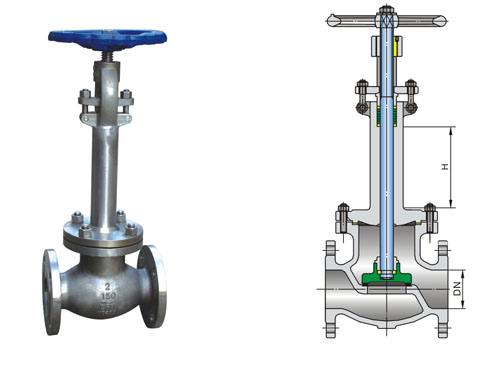

DJ41Y/W低温法兰截止阀主要连接尺寸：

公称通径主要外形尺寸和连接尺寸 H

L D D1 D2 b Z-d D0 -46℃ -101℃ -196℃

DJ41Y-16

50 230 160 125 100 16 4-18 240 460 480 520

65 290 180 145 120 18 4-18 280 475 505 525

80 310 195 160 135 20 8-18 280 520 550 590

100 350 215 180 155 20 8-18 320 545 575 615

125 400 245 210 185 22 8-18 360 590 620 660

150 480 280 240 210 24 8-23 400 650 650 730

200 600 335 295 265 26 12-23 400 850 850 930

250 730 405 355 320 30 12-25 450 956 986 1036

300 850 460 410 375 30 12-25 500 1095 1125 1175

DJ41Y-25

50 230 160 125 100 20 4-18 240 460 480 520

65 290 180 145 120 22 8-18 280 475 505 525

80 310 195 160 135 22 8-18 280 520 550 590

100 350 230 190 160 24 8-23 320 545 575 615

125 400 270 220 188 28 8-25 360 590 620 660

150 480 300 250 218 30 8-25 400 650 680 730

200 600 360 310 278 34 12-25 400 850 880 930

250 730 425 370 332 36 12-30 450 956 986 1036

300 850 485 430 390 40 16-30 500 1095 1125 1175

DJ41Y-40

50 230 160 125 100 20 - 240 483 504 546

65 290 180 145 120 22 - 280 499 530 551

80 310 195 160 135 22 - 280 546 578 620

100 350 230 190 160 24 - 320 572 604 646

125 400 270 220 188 28 - 360 620 61 693

150 480 300 250 218 30 - 400 683 741 767

200 600 360 320 282 38 - 400 893 924 977

250 730 425 385 345 42 - 450 1004 1035 1088

300 850 485 450 408 46 - 500 1150 1181 1234
