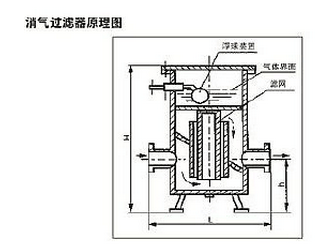

含有气体的液体从进口流经消气过滤器，含有气体的液体碰到阻尼筒。液体中夹杂的气体上升到消气器的壳体内，随着气体量的增加，消气器的壳体内的气量升高，液面受压下降，浮球随之下沉，将阀门打开。集结在壳体内的气体通过阀门排放出去，气体排放一定量后，消气器内气压下降。浮球随之上升并带动连接关闭阀门，同时管道中的杂质由过滤网过滤，干净的液体流向流量计。如此反复，液体中的杂质、气体不断被过滤、排出，保证流量计长期安全精确的计量。
消气过滤器概述:

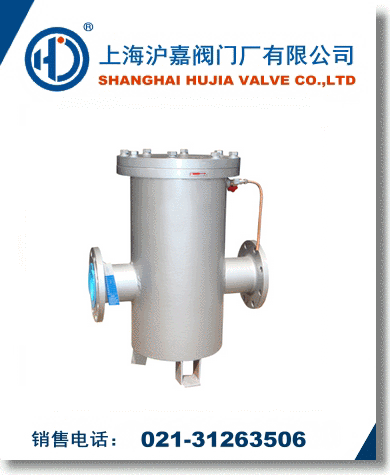

消气过滤器是开发成功的集过滤、消气为一体的一种新型产品。既能过滤管道液体中的杂质、杂物，又能排除液体中的气体。该产品排气性能好，设计合理、拆卸、清洗方便快捷，是保证液体流量计长期安全工作不可缺少的辅助装置。
消气过滤器主要尺寸:
|
公称通径(mm) |
公称压力(MPa) |
L |
h |
H |
法兰连接尺寸 |
|
D |
D1 |
n |
d |
|
25 |
1.6 |
550 |
250 |
500 |
115 |
85 |
4 |
14 |
|
40 |
1.6 |
700 |
450 |
800 |
150 |
110 |
4 |
18 |
|
50 |
1.6 |
700 |
450 |
1200 |
165 |
125 |
4 |
18 |
|
80 |
1.6 |
700 |
450 |
1200 |
200 |
160 |
8 |
18 |
|
100 |
1.6 |
800 |
450 |
1400 |
220 |
180 |
8 |
18 |
|
150 |
1.6 |
800 |
500 |
1400 |
285 |
240 |
8 |
22 |
|
200 |
1.6 |
1000 |
500 |
1600 |
340 |
295 |
8 |
22 |
|
250 |
1.6 |
1000 |
500 |
1600 |
395 |
350 |
12 |
22 |
|
300 |
1.6 |
1200 |
500 |
1800 |
445 |
400 |
12 |
22 |
消气过滤器安装注意事项:
1.消气过滤器应立式安装在流量计前，流体方向与壳体上的箭头方向一致。
2.使用前应把排气阀先打开，保证流体中的空气在进入流量计之前能够顺利排出。
3.过滤器应要定期清洗，以减少压力损失和保证过滤效果。
4.在排气过程如有油气沫少量喷出是正常现象，当喷出油气沫影响周边环境时，可用一根软管接到排气阀出口，把油气沫导入接油筒内。
5.如有大量的油喷出属不正常现象，须把消气过滤器排气关闭，关闭上下游的阀门，拆开消气过滤器的压盖进行检修。 |
