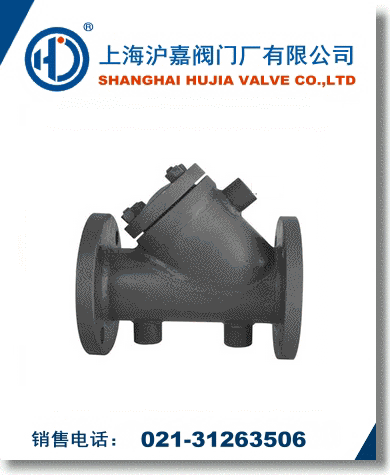

Y型保温过滤器采用夹套保温设计，夹套采用碳素钢或不锈钢焊接比铸造的更加耐压牢固。该产品具有良好的保温保冷特性，且能有效降低管路中介质热量损失。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中，防止以输送常规下会凝固的高粘度介质回流。 BGL41H保温过滤器工作原理： 在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。 BGL41H保温过滤器产品特点： 1、采用整体式夹套结构设计，更能均匀地保温、保冷。 2、夹套采用碳素钢管焊接比铸造的更加耐压牢固。 3、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失。 BGL41H保温过滤器主要技术参数： 型号 连接形式 公称压力MPa 试验压力MPa 工作压力MPa 壳体材料 过滤网材料 使用介质 BGL41H-10 法兰 1.0 1.1 1.0 铸铁、碳钢 1.1 水、油和气等 BGL41H-16 法兰 1.6 1.76 1.6 铸铁、碳钢 1.76 BGL41H-25 法兰 2.5 2.75 2.5 碳钢、不锈钢 2.78 BGL41H保温过滤器外形连接尺寸： 口径 40 50 65 80 100 125 150 200 250 300 350 400 450 BGL14H L 200 220 260 280 320 350 380 495 595 640 700 800 850 H 100 130 165 195 230 300 335 420 500 580 640 700 790 口径DN 外径DN 螺栓孔中心圆直径 连接凸出部份直径D2 连接凸出部份高度f 法兰厚度b 螺栓孔径和数量Z-Φd PN=0.1MPa　　PN=0.25MPa　　PN=0.6MPa 32 120 90 70 2 16 4-14 40 130 100 80 3 16 4-14 50 140 110 90 3 16 4-14 65 160 130 110 3 16 4-14 80 185 150 125 3 18 4-18 100 205 170 145 3 18 4-18 125 235 200 175 3 20 8-18 150 260 225 200 3 20 8-18 200 315 280 255 3 22 8-18 225 340 305 280 3 22 8-18 250 370 335 310 3 24 12-18 300 435 395 362 4 24 12-23 350 485 445 412 4 26 16-23 400 535 495 462 4 28 16-23 450 590 550 518 4 28 16-23 500 640 600 567 4 30 20-25 600 755 705 560 5 30 24-25 700 860 810 775 5 30 24-30 800 975 920 880 5 30 24-30 900 1075 1020 980 5 30 28-30 1000 1175 1120 1080 5 30 28-30 1200 1375 1320 1280 5 30 32-30
