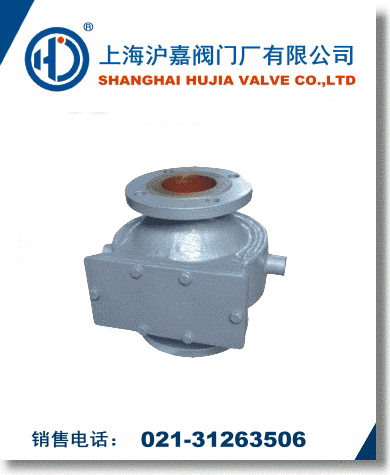

JZH夹套保温阻火器设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。可以与呼吸阀配套使用，也可以单独使用。工作温度：常温。工作介质：精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、轻油、废油、软沥清、95%萘咄啶残油等。
JZH夹套保温阻火器工作原理：
JZH夹套保温阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道，如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用，亦可单独使用。本类阀门在管道中一般应当按照工况正确安装。
JZH夹套保温阻火器产品特点：
1、夹套保温型阻火器设备适用于周围温度零下，可对阻火器进行保温措施，更可与保温呼吸阀配套使用。
2、是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过，对火焰有阻止窒息作用。
3、金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网，多层重叠组成。目前国内的阻火器通常采用16~22目金属网，为4~12层。
4、滤芯是阻止火焰传播的主要构件，常用的有金属网滤芯和波纹型滤芯两种。
JZH夹套保温阻火器外形连接尺寸
|
型号公称直径（mm） |
D |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
L |
L1 |
n-d |
|
JZH型带保温夹套 |
DN50 |
50 |
145 |
180 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
4-φ18 |
|
DN80 |
80 |
180 |
215 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8－φ18 |
|
DN100 |
100 |
240 |
280 |
65 |
300 |
160 |
250 |
50 |
380 |
260 |
8-φ23 |
|
DN150 |
150 |
290 |
330 |
75 |
340 |
180 |
280 |
60 |
480 |
310 |
8-φ23 |
|
DN200 |
200 |
350 |
390 |
75 |
340 |
180 |
280 |
60 |
590 |
370 |
12-φ23 | |
