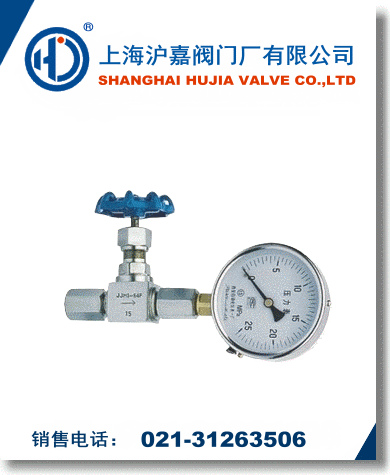

压力表截止阀又名压力表针型阀、压力仪表阀,安装拆卸方便、连接紧固,是仪表测量管路系统中作开启或切断管路作用。JJ.M1压力表针形阀是一种可以精确调整的阀门，密封性能好，一般适用于较小流量,较高温高压的气体或者液体的介质，也适合与压力表配合使用。
JJM8、JJM1压力表截止阀技术规范
工作压力:≤32MPA;
使用温度:-20℃～+200℃;
规格尺寸:DN5 M20×1.5-M20×1.5 DN5M20×1.5-G1/2;
连接形式:管接头内螺纹连接;
结构特征:锥面或球面密封;
阀体材质:碳钢、不锈钢等;
适用介质:水、油、气等腐蚀性与非腐蚀性介质;
制造标准: GB/T12224-2005、JB/T7747-1995;
阀门检测及试验标准:GB/T13927-1992;
JJM8、JJM1压力表截止阀主要零件材料：
|
零件名称
Part name |
阀杆、阀盖、螺栓
Body 、Bonnet、Bolt |
阀杆、阀瓣、密封垫 Stem、Disc、Gasket |
填料
Packing |
垫片Gasket |
手轮Handwheel |
|
JJ．M1、JJ．M8-160-DN5 |
铬镍不锈钢
Cr. Ni Stainless steel |
不锈钢
Stainless stee |
聚四氟乙稀，柔性石墨
PTFE，Soft graphite |
橡胶石棉板 Latex asbestos |
优质碳钢High grade carbon steel |
JJM8、JJM1压力表截止阀主要性能规范：
|
型号 |
公称压力PN Mpa |
试验压力PS(Mpa)_Test pressure |
工作压力(Mpa) Working pressure |
工作温度(OC) Working temps. |
适用介质Applicable medium |
|
壳体
Shell |
密封(液)Seal |
密封(气)Seal |
|
JJ．M1、JJ．M8-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
液化石油气水，酸，蒸汽，油品等 |
|
C≤425 OC |
JJM8、JJM1压力表截止阀主要外形连接尺寸：
|
型号
Type |
公称直径DN（mm） |
尺寸 Dimension |
重量(kg)Weight |
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M2 |
M1 |
|
JJ．M1、JJ．M8-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5 |
M20×1.5左 |
1.0 |
|
G1/2’ 右 | |
