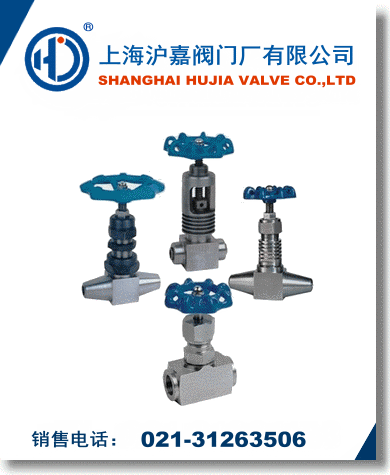

焊接针型阀可分为对焊针型阀、承插焊针型阀。是适用于火力发电厂的蒸汽等高压高温管路上作为启闭机构。阀体材料选用优质碳钢不锈钢或耐热合金钢锻造密封面采用硬质合金堆焊而成。FJ61Y承插焊式针型阀密封性能良好等优点是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。安装时应使介质的流向与阀体上的箭头方向一致。
FJ61Y承插焊式针型阀试验标准单位Unit：MPa
|
试验项目TESTITEM |
压力值PRESSURE VALVE |
|
公称压力 Nominal Pressure |
32 |
|
壳体试验 Shell Test |
48 |
|
密封试验 Test |
35.2 |
|
气压试验 Air Pressure Test |
19.2 |
|
适用温度 Suitable Temperatue |
≤550℃ |
|
适用介质 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
FJ61Y承插焊式针型阀型号与零部件材质
|
型号
TYPE |
阀体
BODY |
接头
TIE-IN |
阀杆
VALVE HANDLE |
螺帽
SCREW
CAP |
填料
PACKING |
|
J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟
Leslble graphite |
|
J61W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
柔性石墨、四氟
Leslble graphite |
|
J61Y-160V |
12CrMov |
12CrMov |
12CrMov |
20# |
柔性石墨、四氟
Leslble graphite |
FJ61Y承插焊式针型阀外型与连接尺寸
|
规格
SPECIF ICATION |
Do |
D |
H |
L |
|
DN6 |
Φ14 |
Φ70 |
74 |
60 |
|
DN10 |
Φ18 |
Φ80 |
85 |
60 |
|
DN15 |
Φ22 |
Φ80 |
102 |
65 |
|
