液动紧急切断阀


液动紧急切断阀



提供全套工程阀门解决方案,液动紧急切断阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!

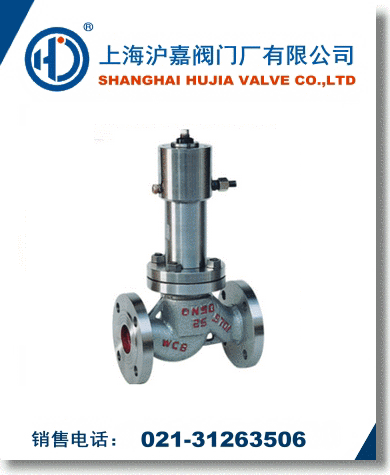

液动紧急切断阀
名称: 液动紧急切断阀
型号: QDY421F
口径: DN15-200
压力: 1.6MPa≈2.5MPa
材质: 铸钢、不锈钢
认证: ISO9001:2000

·QDY421F液动紧急切断阀产品介绍

本阀是一种安全保护阀,安装在液化石油气储罐站,液相与气相管路上,与远距离手摇油泵(SB03-175型)配套使用,利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使手摇油泵卸压,或高温使易熔合金熔化,而本阀油缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。

QDY421F液动紧急切断阀工作原理

多只紧急切断阀利用二只手摇油泵控制,其中一只油泵工作另一只油泵备用,防止油泵损坏本阀不能正常工作,每只紧急切断阀分别用一只(J23H-40P)针型阀控制。(注:同储能器连接详见附图)

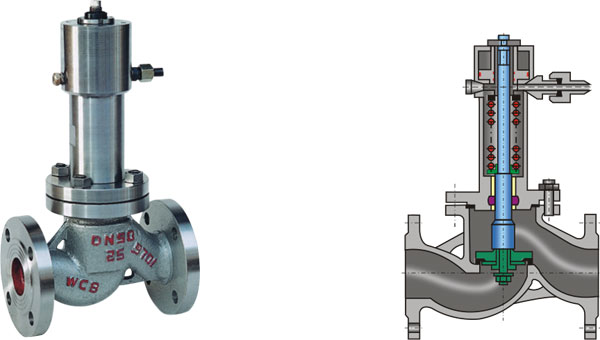

QDY421F液动紧急切断阀

QDY421F液动紧急切断阀主要零件材料

零 件 名 称 材 料
阀 体 阀 盖 碳 素 钢 WCB
油缸, 活塞 铬不锈钢
密封圈, O型川 聚四氟乙烯,丁晴橡胶
弹簧 50CrVA(弹簧钢)

QDY421F液动紧急切断阀主要性能规范

压力等级 20K 4.0MPa 油缸工作压力 ≤6.0.Mpa
使用温度 -40~+80℃ 油缸使用介质 混合锭子油 ,变压器油
使用介质 天然气,液化气,液氨 熔闭时间 ±70℃
关闭时间 ≤10秒 油缸开启压力 ≥2.0MPa

QDY421F液动紧急切断阀外形连接尺寸 单位:(mm)

DN
L D D1 D2 b f
z-d
H
D0
15 130 95 65 45 16 2
4-*14
215
120
20 150 105 75 55 16 2
4-*14
255
120
25 160 115 85 65 16 2
4-*14
285 120
32 190 135 100 75 18 2
4-*18
300 160
40 200 145 110 85 18 3
4-*18
320 200
50 230 160 125 100 20 3
4-*18
380 240
65 290 180 145 120 22 3
4-*18
420 280
80 310 195 160 135 22 3
4-*18
450 320
100 350 135 190 160 24 3
8-*23
520 360
125 400 270 220 188 28 3
8-*25
558 400
150 480 300 250 218 30 3
8-*25
750 400
200 600 360 310 278 34 3
12-*25
950 450

液动紧急切断阀保管安装使用注意事项:

1、保管时将本阀的各个对外通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油,防止锈蚀。

2安装前应将本阀清除干净,将各螺纹连接处拧紧。

3、本阀采用止回阀原理,只能单想截断,安装时必须注意阀门标志,将要保护的一端作为阀门入口。

4、订货须注明法兰密封面形式,压力等级及连接标准。
