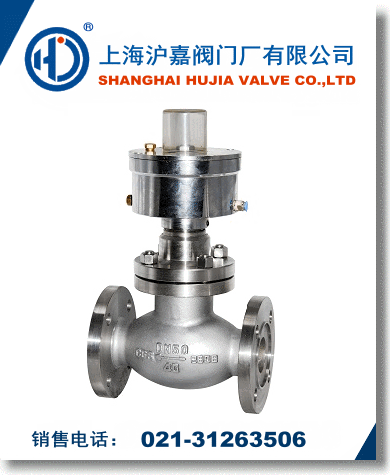

名称： 气动紧急切断阀 型号： QDQ421F 口径： DN25-200 压力： 1.6MPa≈4.0MPa 材质： 铸钢、不锈钢 认证： ISO9001:2000

·气动紧急切断阀概述

气动紧急切断阀QDQ421F-40在无气压情况下，阀瓣处于常闭状态，当气泵把压力气输入本阀气缸时，阀瓣开启，当需要关闭阀门或遇有紧急情况时，将压力泄掉即自动关闭。二、本阀是由柱塞固定在阀座上，当缸即阀瓣，当压力气通过阀座注入气缸时，阀瓣即离开阀座，当压力泄掉，阀瓣由于弹簧力的作用，迅速关闭。三、阀门工作介质的流动方向，阀座端为出口，无阀座端即为进口和气压力方向相反。

气动紧急切断阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。气动紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。①燃气泄漏报警器报警通电，电磁阀通电排气，阀门自动关闭。②手动控制电磁阀(按下红色卡子)排气，阀门自动关闭。

气动紧急切断阀主要性能规范

压力等级	2.5/4.0Mpa	气缸工作压力	≤2.0Mpa
使用温度	-40~+80℃	气缸使用介质	氮气`无水空气
使用介质	天然气，液化气	熔闭时间	±70℃
关闭时间	≤5秒	气缸开启压力	≥0.5-0.7Mpa

气动紧急切断阀主要零部件材料

零件名称	材料
阀体阀盖	碳素钢
气缸， 活塞	球墨铸铁
密封圈， O型川	聚四氟乙烯，丁晴橡胶
弹簧	50CrVA（弹簧钢）

气动紧急切断阀结构图

气动紧急切断阀主要安装尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25
