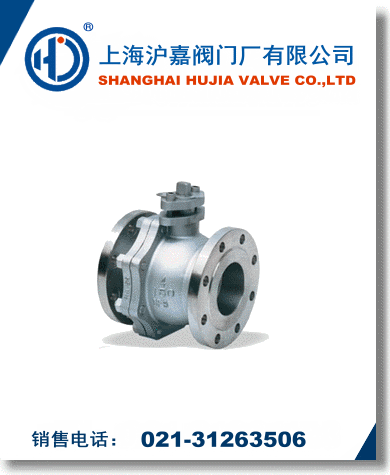

美标铸钢球阀
名称： 美标铸钢球阀
型号： Q41F
口径： DN15-DN300
压力： 1.6MPa≈4.0MPa
材质： WCB、A105、SS304、SS316
认证： ISO9001:2000

·美标铸钢球阀产品详情
美标铸钢球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。 它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。

美标铸钢球阀标准

设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

试验压力
试验项目
壳体试验
密封试验
上密封试验
气密封试验
介质
水
气
单位
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2
压力等级 (磅级)
150
3.1
450
2.2
315
2.2
315
0.5-0.7
60-100
300
7.8
1125
5.6
815
5.6
815
400
10.3
1500
7.6
1100
7.6
1100
600
15.3
2225
11.2
1630
11.2
1630
900
23.1
3350
16.8
2440
16.8
2440
美标铸钢球阀主要零件材料
名称
材料
阀体
阀盖
A216WCB
A352 LCB
A217WC6
A217WC9
A217 C5
A351 CF8
A351 CF8M
A351 CF3
A351 CF3M
球体
A182 F6
A182 F304
A182 F316
A182 F304L
A182 F316L
阀杆
A182 F6
A182 F304
A182 F316
A182 F304L
A182 F316L
手柄
KTH350-10
螺柱
A193-B7 A320-L7 A193-B8
螺母
A194-2H A194-7 A194-8
美标铸钢球阀主要连接尺寸
型号
规格 (mm)
尺寸 (mm)
inch
DN
L
D
D1
D2
b
Z-Φd
H
W
Q41F/H/Y-150Lb
Q341 F/H/Y-150Lb
Q641 F/H/Y-150Lb
1/2″
15
108
89
60.5
35
12
4-Φ15
68
115
3/4″
20
117
98
70
43
12
4-Φ15
75
130
1″
25
127
108
79.5
51
12
4-Φ15
85
150
11/4″
32
140
117
89
64
13
4-Φ15
96
190
11/2″
40
165
127
98.5
73.2
15
4-Φ15
107
230
2″
50
178
152
120.7
92
16
4-Φ19
118
240
21/2″
65
190
177.8
139.7
104.7
18
4-Φ19
145
280
3″
80
203
190.5
152.4
127
19
4-Φ19
160
310
4″
100
229
229
190.5
157
24
8-Φ19
185
330
5″
125
356
254
216
185.7
26
8-Φ22
230
600
6″
150
394
279
241.3
216
26
8-Φ22
260
800
8″
200
457
343
298.5
270
29
8-Φ22
310
1000
10″
250
533
406
362
324
31
12-Φ25
350
1200
美标铸钢球阀主要连接尺寸
型号
规格(mm)
尺寸 (mm)
inch
DN
L
D
D1
D2
b
Z-Φd
H
W
Q41F/H/Y-300Lb
Q341F/H/Y-300Lb
Q641F/H/Y-300LbY
1/2″
15
140
95
66.5
35
15
4-Φ15
72
115
3/4″
20
152
117
82.5
43
16
4-Φ19
75
130
1″
25
165
124
89
51
18
4-Φ19
85
150
11/4″
32
178
133
98.5
64
19.5
4-Φ19
95
180
11/2″
40
190
156
114.3
73.2
21
4-Φ22
110
230
2″
50
216
165
127
92
23
8-Φ19
120
240
21/2″
65
241
190.5
149.4
104.7
26
8-Φ22
150
280
3″
80
283
210
168.5
127
29
8-Φ22
165
310
4″
100
305
254
200.2
157
32
8-Φ22
190
330
5″
125
381
279
235
185.7
35
8-Φ22
240
600
6″
150
403
318
270
216
37
12-Φ22
270
800
8″
200
502
381
330
270
42
12-Φ25
315
1000
10″
250
568
445
387.5
324
48
16-Φ29
380
1200
美标铸钢球阀主要连接尺寸
型号
规格 (mm)
尺寸(mm)
inch
DN
L
D
D1
D2
b
Z-Φd
H
W
Q41F/H/Y-600Lb
Q341F/H/Y-600Lb
Q641F/H/Y-600Lb
1/2″
15
165
95
66.5
35
15
4-Φ15
88
115
3/4″
20
190
118
82.5
43
16
4-Φ19
98
130
1″
25
216
124
89
51
18
4-Φ19
105
150
11/2″
40
241
156
114.3
73.2
23
4-Φ22
135
180
2″
50
292
165
127
92
26
8-Φ19
155
240
3″
80
356
210
168.2
127
32
8-Φ22
175
280
4″
100
432
273
216
157
38
8-Φ25
210
330
6″
150
559
356
292
216
48
12-Φ29
340
800
8″
200
660
419
349
270
56
12-Φ32
400
1000
10″
250
787
508
432
324
64
16-Φ35
440
1200
美标铸钢球阀相关资料
