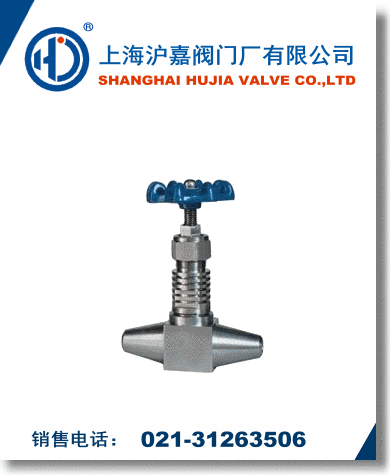

J61Y焊接针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。

设计与制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
结构长度：GB12221
检验与实验：GB/T13927

J61Y焊接针型阀主要零件材料Materials for main parts

零件名称 Part name	阀杆、阀盖、螺栓Body,Bonnet bolt	阀杆、阀瓣密封圈Stem,Disc,Gasket	填料 Packing	垫片 Gasket	手柄 Hande
J61Y-170V	铬镍不锈钢Cr.NiStainlesss steel	不锈钢 Stainless steel	聚四氧乙稀、柔性石墨PTEF,Soft graphite	橡胶石棉板Latex asbestos	优质碳钢 High grade Garbon steelll

J61Y焊接针型阀主要性能规范Chief property and specifieation

型号 Type	公称压力 (MPa) Nominal pressure	试验压力PS(MPs)  Test pressure			工作压力(MPa) Working pressure	工作温度(℃) Working temperature	适用介质Applicable mediun
		壳体Shell	密封 （液）Seal	密封 （气）Seal
J61Y-170V	24.0	7.0	17.6	0.6	17.0	V≤570℃	电站、石油气、水、油品等 Petroleun gas, Oil etc.
FJ61Y-160p	24.0	16.0	17.6	0.6	16.0	P≤200℃
T61Y-320	24.0	16.0	17.6	0.6	16.0	C≤200℃
	24.0	16.0	17.6	0.6	16.0	C≤200℃
