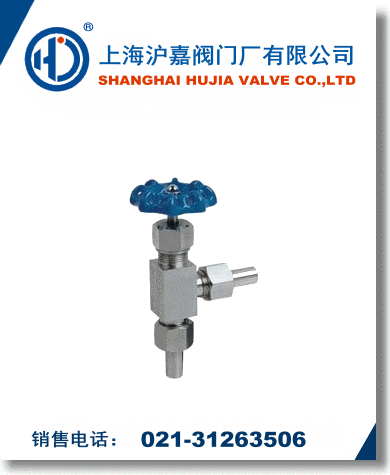

J24H/W角式针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。

角式针型阀主要零部件材料

零件名称	阀体、阀盖	阀杆、阀瓣	填料
J24W-160P-DN3~15	铬镍不锈钢	铬镍不锈钢	聚四氟乙稀、柔性石墨
J24W-320P-DN6~15	优质碳钢	铬镍不锈钢	聚四氟乙稀、柔性石墨

角式针型阀主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力 (MPa)	工作温度 (℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
J24W-160P-DN3~15	16.0	24.0	17.6	0.6	16.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
J24W-320P-DN6~15	32.0	48.0	35.2	0.6	32.0	C≤425℃

角式针型阀主要外型及连接尺寸

型号	公称直径DN(mm)	尺寸						重量(Kg)
		L1	Do	H	H1	D	D1
J24W-160P-DN3~15	3~15	80	65	159	168	14	3	1.0
J24W-320P-DN6~15	6~15	80	65	159	168	14	6	1.0
