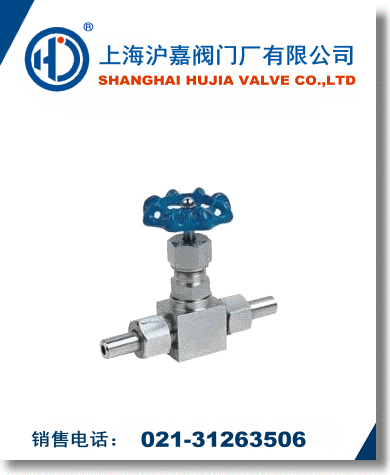

J21W、J23W外螺纹针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。
外螺纹针型阀主要零部件材料
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J21W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J21W-160 |
优质碳钢 |
铬不锈钢 |
外螺纹针型阀主要性能规范
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
|
壳体(MPa) |
密封 |
密封(气) |
|
J21W -16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J21W 40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
|
J21W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
J21W -320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
外螺纹针型阀主要外型及连接尺寸
|
公称直径(mm) |
尺寸 |
重量(Kg) |
|
Do |
D1 |
D2 |
L |
H1 |
H2 |
M |
|
6 |
65 |
14 |
6 |
140 |
96 |
106 |
20×1.5 |
0.9 |
|
10 |
80 |
18 |
10 |
160 |
115 |
125 |
24×1.5 |
1.18 |
|
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
|
20 |
110 |
28 |
18 |
220 |
156 |
166 |
36×2 |
3.5 |
|
25 |
140 |
33 |
22 |
230 |
169 |
180 |
39×2 |
4.3 | |
