阻火呼吸阀


阻火呼吸阀



提供全套工程阀门解决方案,阻火呼吸阀售前、售中、售后专业服务!



质量领先:实行全过程质量监控,细致入微,全方位检测!





价格合理:高效内部成本控制,减少了开支,让利于客户!





交货快捷:先进生产流水线,充足的备货,缩短了交货期!




阻火呼吸阀

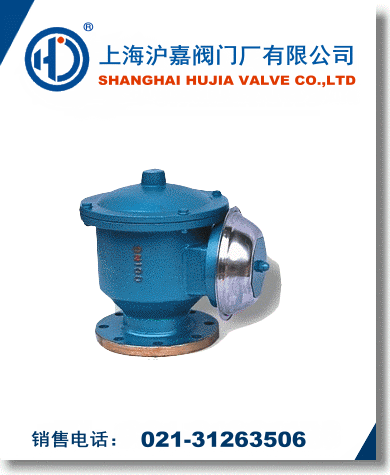

名称: 阻火呼吸阀
型号: ZFQ-1
口径: DN25-DN250
压力: 1.6MPa≈2.5MPa
材质: 铸铁、铸钢、不锈钢
认证: ISO9001:2000

·阻火呼吸阀产品详情

ZFQ-1型阻火呼吸阀该产品集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存内点低于28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在 -35 ℃ -60 ℃的温度环境中正常工作。

ZFQ-1型阻火呼吸阀性能及特点:
  壳体选用铸钢和铝合金,耐腐蚀性好;
  波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;
  结构简单,易检修,安全方便;

ZFQ-1型阻火呼吸阀维护与保养:
  为了呼吸阀使用安全,应在 3-6 个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。

定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。

在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。
  新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

ZFQ-1型阻火呼吸阀主要技术参数:

A级正压

355Pa 36毫米水柱

负压

295Pa 30毫米水柱

B级正压

980Pa 100毫米水柱

负压

295Pa 30毫米水柱

C级正压

1765Pa 180毫米水柱

负压

295Pa 30毫米水柱

ZFQ-1型阻火呼吸阀零部件材料:

阀体材料

碳钢WCB、不锈钢304、316、铝合金

正压阀盘材料

不锈钢304、316、铝合金

负压阀盘材料

不锈钢304、316、四氟PTFE

环境温度℃

-30~60

操作压力 Pa

-295~98000 -30mmH2O~+10000mmH2O

ZFQ-1型阻火呼吸阀国标法兰连接外形尺寸: GB、JB

规格

安装尺寸(mm)

D1

D

D3

H

M-h

DN50

110

140

160

255

4×12

DN100

170

205

235

480

4×16

DN150

225

260

295

547

8×16

DN200

280

315

355

658

8×16

DN250

335

370

420

705

12×16

ZFQ-1型阻火呼吸阀美标法兰连接尺寸:ANSI、API、ASME 可供JIS标准

规格

安装尺寸(mm)

D1

D

D3

H

M-h

2"

120.5

152

160

255

4×19

4"

190.5

229

265

290

8×19

6"

241.5

254

305

330

8×22

8"

298.5

343

355

350

8×22

10"

362

406

420

400

12×25

阻火呼吸阀相关资料
