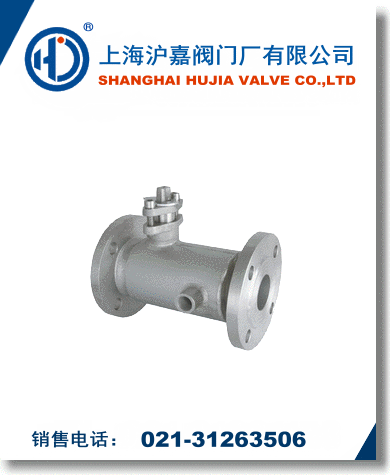

保温球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

保温球阀主要型号、保温型：手动(BQ41F)、气动(BQ641F)、电动(BQ941F)

公称通径：DN15-100mm1/2“-4“
公称压力：PN1.0-2.5MPa
CLASS：150lb、JIS：10K

保温球阀主要零件材质表：

序号	零件名称	材质		序号	零件名称	材质
		GB	ASTM			GB	ASTM
1	夹套	25	A105	5	球体
2	阀座	WCB	A216-WCB	6	阀杆	1Cr13	A247-410
3	阀体	1Cr18Ni9Ti	SS304	7	填料	柔性石墨
4	密封圈	PTFE、对位聚苯		8	填料压盖	WCB	A216-WCB

设计标准	ASMEB16.34GB/T12224
结构长度	ASMEB16.10GB/T12221
连接法兰	ASMEB16.34JB/T79
驱动方式	手动、电动、气动
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2
