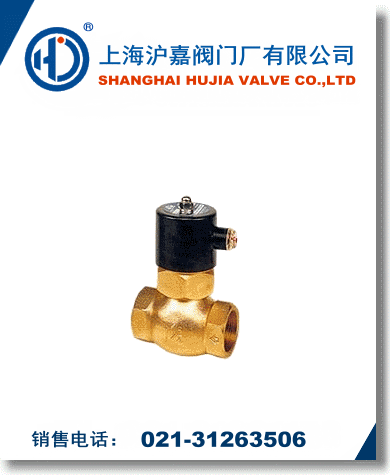

ZCL通用电磁阀适用于无压差或低压力系统,如压力低于0.8MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业，是自动化控制工程、项目改造及设备配套的首选产品。重新设计,采用球面过度,小阻力提高流通能力
1.集直动式开阀和先导式开阀两位一体的反冲式特殊结构
2.零压力亦能打开主阀，低压差流量大，适用范围广
3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4.阀塞采用一次成型工艺,更加提高电磁阀的寿命和可靠性
5.采用精铸铜体,外观精巧美观
ZCL通用电磁阀结构特点：电磁分步直接活塞式操作结构
①集直动式开阀和先异式开阀两位一体的反冲式特殊结构；
②无压力亦能打开主阀，低压差流量大，适用范围广；
③采用聚四氟乙烯密封，耐温性能好；
④零压差能可靠动作；
⑤型式：常闭式。
ZCL通用电磁阀技术参数:
|
参数/型号 |
ZCL-1 |
ZCL-2 |
ZCL-1Y |
ZCL-2Y |
|
工作压力(Mpa) |
0～0.8 |
|
介质种类 |
空气 |
蒸汽 |
水油 |
热水 |
|
介质温度(℃) |
≤60 |
≤180 |
≤60 |
≤180 |
|
电源电压 |
AC:220V?DC24V其余规格可特殊订货 |
|
流量系数(Kv) |
按JB/T7352-94 |
|
功率(W) |
≤50 |
|
环境温度(℃) |
-40～+60 |
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
ZCL通用电磁阀安装尺寸:
|
通径
DN |
内螺纹 |
内螺纹连接 |
法兰连接 |
|
外形尺寸 |
外形尺寸 |
|
G |
L |
H |
L |
H |
|
15 |
1/2 |
89 |
168 |
101 |
185 |
|
20 |
3/4 |
101 |
195 |
105 |
210 |
|
25 |
1 |
101 |
195 |
107 |
219 |
|
32 |
11/4 |
112 |
206 |
122 |
240 |
|
40 |
11/2 |
127 |
225 |
146 |
248 |
|
50 |
2 |
127 |
225 |
150 |
225 | |
