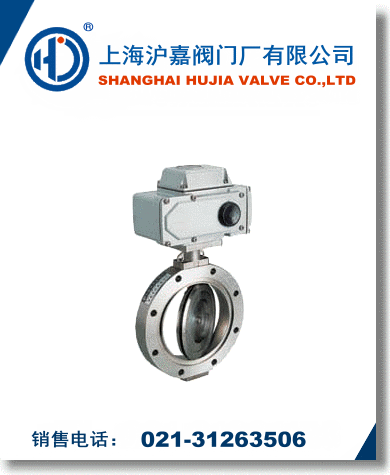

GID型系列电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。
适用的工作介质为空气和非腐蚀性气体。
GID型系列电动真空蝶阀主要技术性能
|
适用范围(Pa) |
105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
开闭时间(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
法兰标准 |
JB919 |
|
安装位置 |
任意 |
|
控制电路 |
标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC调节型 |
|
信号反馈 |
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型 |
GID型系列电动真空蝶阀连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GID-25 |
25 |
70 |
55 |
198 |
22 |
160 |
113 |
4-Φ7 |
|
GID-32 |
32 |
78 |
64 |
202 |
|
GID-40 |
40 |
85 |
70 |
206 |
|
GID-50 |
50 |
110 |
90 |
220 |
4-Φ9 |
|
GID-63 |
63 |
130 |
110 |
229 |
26 |
|
GID-80 |
80 |
145 |
125 |
273 |
30 |
196 |
121 |
|
GID-100 |
100 |
170 |
145 |
285 |
4-Φ12 |
|
GID-125 |
125 |
195 |
170 |
299 |
35 |
|
GID-150 |
150 |
220 |
195 |
368 |
255 |
158 |
8-Φ12 |
|
GID-200 |
200 |
275 |
250 |
394 |
40 |
|
GID-250 |
250 |
330 |
300 |
426 |
45 |
|
GID-300 |
300 |
380 |
350 |
449 |
55 |
8-Φ14 |
|
GID-400 |
400 |
500 |
465 |
538 |
60 |
310 |
207 |
8-Φ18 |
|
注: GID-63法兰连接为GB/T6070标准 | |
