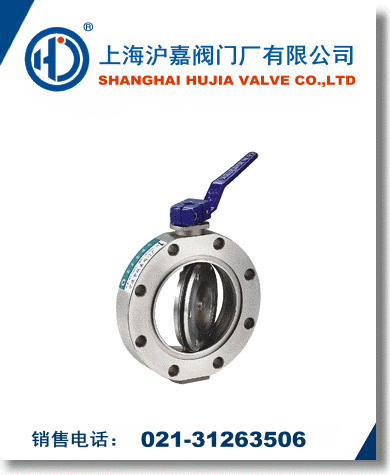

GI高真空蝶阀是用来接通或切断真空管路中的气流。适用的工作介质为空气和非腐蚀性气体。
GI高真空蝶阀主要技术性能
|
适用范围：Applicability |
105～1.3×10-4Pa |
|
阀门漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
|
适用温度：Applicable Temperature |
-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) |
|
气源压力：Mains Voltage |
0.4～0.6MPa |
|
安装方向：Mounting Direction |
任意 |
GI高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶
GI高真空蝶阀外形及连接尺寸(mm)
|
Model
型号 |
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
|
GI-40 |
40 |
85 |
70 |
44 |
22 |
162 |
90 |
104 |
4-φ7 |
|
GI-50 |
50 |
110 |
90 |
55 |
22 |
175 |
90 |
104 |
4-φ7 |
|
GI-65 |
65 |
125 |
105 |
70 |
26 |
198 |
102 |
140 |
4-φ9 |
|
GI-80 |
80 |
145 |
125 |
85 |
30 |
208 |
102 |
140 |
4-φ9 |
|
GI-100 |
100 |
170 |
145 |
105 |
30 |
220 |
102 |
140 |
4-φ12 |
|
GI-150 |
150 |
220 |
195 |
156 |
35 |
272 |
115 |
164 |
8-φ12 |
|
GI-200 |
200 |
275 |
250 |
208 |
40 |
330 |
205 |
190 |
8-φ12 |
|
GI-250 |
250 |
330 |
300 |
258 |
45 |
335 |
205 |
190 |
8-φ14 |
|
GI-300 |
300 |
380 |
350 |
308 |
55 |
426 |
152 |
247 |
8-φ14 |
|
GI-400 |
400 |
500 |
465 |
410 |
60 |
520 |
180 |
308 |
8-φ18 |
|
GI-500 |
500 |
600 |
565 |
510 |
80 |
643 |
220 |
378 |
12-φ18 |
|
GI-600 |
600 |
710 |
670 |
610 |
100 |
760 |
270 |
524 |
12-φ21 |
|
GI-800 |
800 |
920 |
815 |
815 |
130 |
962 |
320 |
648 |
20-φ21 |
|
GI-1200 |
1200 |
1440 |
1280 |
1280 |
150 |
1360 |
385 |
1480 |
36-φ19 |
GIQ型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动高真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
适用的工作介质为空气及非腐蚀性气体。
GIQ型系列气动高真空蝶阀主要技术性能
|
适用范围(Pa) |
2x105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
气源压力（MPa） |
0.4～0.6 |
|
法兰标准 |
GB/T6070 |
|
安装位置 |
任意 |
|
电源电压 |
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信号反馈 |
标准出厂：阀位指示器
特殊指定：微动开关；智能型4～20mA DC |
|
气缸可选 |
标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭 |
GIQ型系列气动高真空蝶阀连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
|
GIQ-100AB |
100 |
165 |
145 |
257 |
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
GID型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。
适用的工作介质为空气和非腐蚀性气体。
GID型系列电动高真空蝶阀主要技术性能
|
适用范围(Pa) |
105～1.3x10-5 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-6 |
|
开闭时间(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) |
|
法兰标准 |
JB919 |
|
安装位置 |
任意 |
|
控制电路 |
标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC调节型 |
|
信号反馈 |
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型 |
GID型系列电动高真空蝶阀连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GID-25 |
25 |
70 |
55 |
198 |
22 |
160 |
113 |
4-Φ7 |
|
GID-32 |
32 |
78 |
64 |
202 |
|
GID-40 |
40 |
85 |
70 |
206 |
|
GID-50 |
50 |
110 |
90 |
220 |
4-Φ9 |
|
GID-63 |
63 |
130 |
110 |
229 |
26 |
|
GID-80 |
80 |
145 |
125 |
273 |
30 |
196 |
121 |
|
GID-100 |
100 |
170 |
145 |
285 |
4-Φ12 |
|
GID-125 |
125 |
195 |
170 |
299 |
35 |
|
GID-150 |
150 |
220 |
195 |
368 |
255 |
158 |
8-Φ12 |
|
GID-200 |
200 |
275 |
250 |
394 |
40 |
|
GID-250 |
250 |
330 |
300 |
426 |
45 |
|
GID-300 |
300 |
380 |
350 |
449 |
55 |
8-Φ14 |
|
GID-400 |
400 |
500 |
465 |
538 |
60 |
310 |
207 |
8-Φ18 |
|
注: GID-63法兰连接为GB/T6070标准 | |
