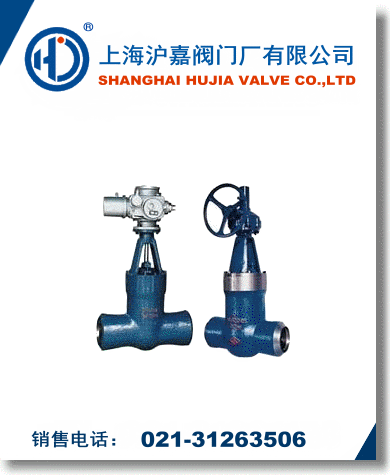

| 高压闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
高压闸阀产品结构特点：
中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
高压闸阀主要零件的材料说明：
|
零件名称 |
材料牌号 |
|
阀体 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
闸板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
|
20Cr1Mo1V1A |
20Cr1MoVA |
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
WCB |
WC1 |
WC6 |
WC9 |
|
填料 |
增强柔性石墨 |
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
空杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|
适用温度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
高压闸阀产品型号：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。
高压闸阀主要尺寸及重量
|
型号 |
公称通径 DN （ mm ） |
主要尺寸（ mm ） |
重量（ kg ） |
|
L |
D1 |
D2 |
|
Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V |
150 |
650 |
164 |
200 |
420 |
|
175 |
750 |
186 |
223 |
526 |
|
200 |
800 |
200 |
262 |
550 |
|
225 |
850 |
233 |
282 |
595 |
|
250 |
950 |
275 |
325 |
1210 |
|
300 |
1200 |
312 |
380 |
2100 |
|
Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V |
150 |
700 |
150 |
200 |
420 |
|
175 |
750 |
175 |
223 |
530 |
|
200 |
800 |
200 |
262 |
560 |
|
225 |
850 |
220 |
282 |
600 |
|
250 |
950 |
265 |
325 |
1220 |
|
300 |
1194 |
305 |
380 |
2120 |
|
Z960Y-320
Z960Y-P57170V |
150 |
700 |
150 |
200 |
615 |
|
175 |
750 |
170 |
225 |
680 |
|
200 |
800 |
200 |
262 |
695 |
|
225 |
850 |
207 |
283 |
700 |
|
250 |
950 |
250 |
325 |
1460 |
|
300 |
1245 |
265 |
377 |
2650 | |
