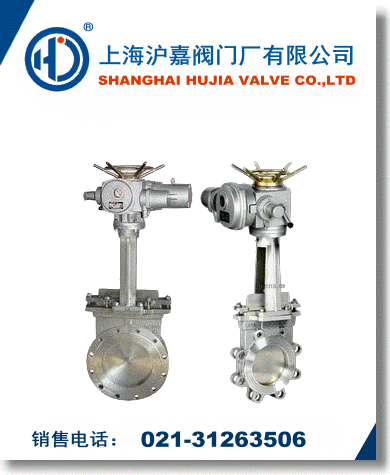

电动刀型闸阀适用介质纸浆、污水、煤浆、灰、渣水混和物。
电动刀型闸阀产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
电动刀型闸阀主要性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0
1.6 |
1.5
2.4 |
1.1
1.8 |
≤100℃
≤425℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
电动刀型闸阀主要零部件材质：
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
电动刀型闸阀主要外形及连接尺寸(mm)：PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
N-Φ |
电装型号 |
|
0.6
MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
200 |
70 |
255 |
280 |
850 |
215 |
125 |
363 |
197 |
8-M16 |
DZ15 |
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
277 |
16-M20 |
DZ45 |
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
277 |
16-M20 |
DZ60 |
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
24-M27 |
DZ180 |
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M27 |
DZ250 |
|
1.0
MPa |
50 |
48 |
100 |
125 |
600 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
65 |
48 |
120 |
145 |
670 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
80 |
51 |
135 |
160 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
100 |
51 |
155 |
180 |
700 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
125 |
57 |
185 |
210 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
150 |
57 |
210 |
2400 |
790 |
215 |
125 |
363 |
197 |
8-M20 |
DZ15 |
|
200 |
70 |
265 |
295 |
850 |
215 |
125 |
363 |
197 |
8-M20 |
DZ20 |
|
250 |
70 |
320 |
350 |
1140 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
300 |
76 |
368 |
400 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
350 |
76 |
428 |
460 |
1280 |
215 |
125 |
363 |
197 |
16-M20 |
DZ30 |
|
400 |
89 |
482 |
515 |
1460 |
240 |
235 |
437 |
277 |
16-M22 |
DZ45 |
|
450 |
89 |
532 |
565 |
1600 |
240 |
235 |
437 |
277 |
20-M22 |
DZ45 |
|
500 |
114 |
585 |
620 |
1800 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
600 |
114 |
685 |
725 |
2100 |
240 |
235 |
437 |
277 |
20-M27 |
DZ60 |
|
700 |
127 |
800 |
840 |
2300 |
274 |
260 |
526 |
238 |
24-M27 |
DZ120 |
|
800 |
127 |
898 |
950 |
2500 |
319 |
295 |
554 |
309 |
24-M30 |
DZ180 |
|
900 |
154 |
1005 |
1050 |
2700 |
319 |
295 |
554 |
309 |
28-M30 |
DZ180 |
|
1000 |
165 |
1115 |
1160 |
2900 |
319 |
295 |
554 |
309 |
28-M30 |
DZ250 |
|
1200 |
190 |
1325 |
1380 |
3400 |
319 |
295 |
554 |
309 |
32-M36 |
DZ258 | |
