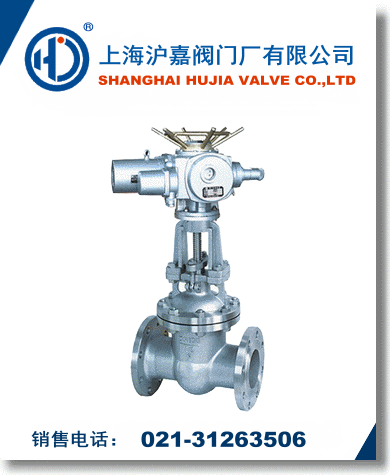

| 矿用电动闸阀广泛适用于石油化工，火力发电厂、采矿等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
矿用电动闸阀产品特点
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为电动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
矿用电动闸阀执行标准
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
矿用电动闸阀-性能规范
|
型号 |
公称压力
(MPa) |
实验压力 |
工作温度(℃) |
适用介质 |
|
强度水（MPa） |
密封（水）空气（MPa） |
低压密封空气（MPa） |
|
Z941H-16C
Z941W-16P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
硝酸类 |
|
Z941W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
醋酸类 |
|
Z941W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
硝酸类 |
|
Z941W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
矿用电动闸阀-主要零件材质
|
阀体/阀盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
零件名称 |
ZGICr18Ni9Tit系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12M02Ti系列 |
ZG00Cr17Ni14M02系列 |
WCB系列 |
|
闸板 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304L＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨 |
|
压盖 |
ZGICr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02系列 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Ni12M02Ti |
00Cr17Ni14M02 |
1Cr13 |
|
螺栓 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
随着煤矿开采自动化的提高，井下各种管道上的手动阀已无法满足自动控制要求，部分矿井改造时采用液压阀和电液阀，但液压阀和电液阀的密封件容易老化，每年都要进行维护保养，压差大时要手工降压后才能打开，也无法直接并入自动化系统控制。
MZ系列矿用电动闸阀安装方便，调试简单，调试运行后数年内不用维护保养，矿用隔爆型电动装置和KXBC系列12×15、3×15/660（380）DZ或KXBC－15/660（380）DZ矿用隔爆型电动装置控制箱配套使用，可与泵房自动化系统以通讯方式连接。
阀门口径与相关电动装置选配表
|
MZ941H-16型矿用电动闸阀 |
|
|
|
|
|
|
|
|
|
|
阀门口径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
配套电装规格
额定电压660（380）V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-25型矿用电动闸阀 |
|
|
|
|
|
|
|
|
|
|
阀门口径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
配套电装规格
额定电压660（380）V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-40型矿用电动闸阀 |
|
|
|
|
|
|
|
|
|
|
阀门口径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
配套电装规格
额定电压660（380）V |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-64型矿用电动闸阀 |
|
|
|
|
|
|
|
|
阀门口径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
配套电装规格
额定电压660（380）V |
ZB10-24 |
ZB15-24 |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-100型矿用电动闸阀 |
|
|
|
|
|
|
|
|
阀门口径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
配套电装规格
额定电压660（380）V |
ZB20-24 |
ZB20-24 |
ZB30-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 |
|
|
|
|
|
|
|
|
|
|
|
|
MZ941H-160型矿用电动闸阀 |
|
|
|
|
|
|
阀门口径DN(mm) |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
配套电装规格
额定电压660（380）V |
ZB20-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
ZB90-24 |
ZB120-24 | |
