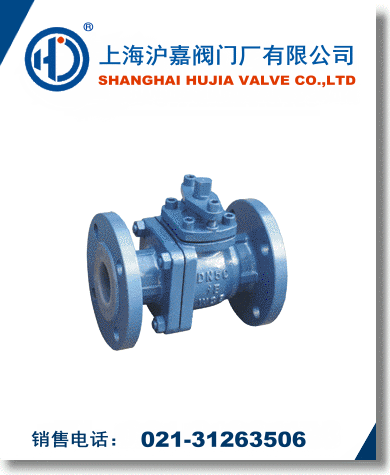

衬氟球阀可分为对分二片式和三片式两种结构型式，除具有的流体阻力小，启闭速度快，结构简单外，采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
衬氟球阀基本型号
|
手动 |
Q41F3 |
蜗轮 |
Q341F3 |
|
Q41F46 |
Q341F46 |
|
气动 |
Q641F3 |
电动 |
Q941F3 |
|
Q641F46 |
Q941F46 |
衬氟球阀技术规范
|
设计标准 |
GB12237 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
检验试验 |
JB/T9092-99 |
|
驱动方式 |
手动、电动、气动、蜗轮 |
衬氟球阀主要零部件材料表
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
|
1 |
阀体／阀盖 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球体/阀杆 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
3 |
衬里／阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|
4 |
填料/压盖 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|
7 |
紧固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|
