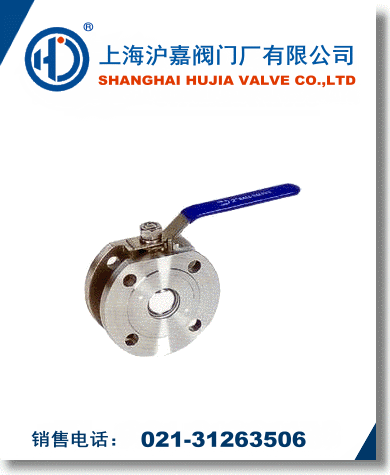

对夹式薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。 结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。球阀处于完全开启位置时，阀板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
对夹式薄型球阀主要阀体材料
|
ITEM |
DESIGNATION |
MATERIAL |
|
1 |
PLASTIC COVER |
PLASTIC |
|
2 |
HANDLE |
304 |
|
3 |
NUT |
304 |
|
4 |
RING |
304 |
|
5 |
STEM PACKING |
PTFE |
|
6 |
STEM SEAL |
PTFE |
|
7 |
BALL SEAT |
RPTFE |
|
8 |
BALL |
CF8M |
|
9 |
BODY |
CF8M |
|
10 |
BODY SEAL |
PTFE |
|
11 |
CAP |
CF8M |
|
12 |
STEM |
304/316 |
对夹式薄型球阀主要连接尺寸
|
SIZE |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
|
L |
40 |
44 |
48 |
54 |
62 |
71 |
90 |
110 |
135 |
197 |
231 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
N/I |
4-M12╳1.75 |
4-M16╳2 |
8-16M╳2 |
8-M20╳25 |
|
G |
45 |
58 |
68 |
78 |
88 |
102 |
122 |
138 |
158 |
188 |
212 |
|
ISO5211
G1 |
F03 |
F03 |
F04 |
F04 |
F05 |
F05 |
F07 |
F07 |
90 |
90 |
100 |
|
H |
63 |
68 |
80 |
87 |
104 |
110 |
128 |
135 |
151 |
192 |
231 |
|
W |
125 |
125 |
167 |
167 |
190 |
195 |
310 |
310 |
295 |
295 |
350 | |
